VCI-3K00-DN100-FL-PN10-CS/SST/CS-FEP-CS Hood

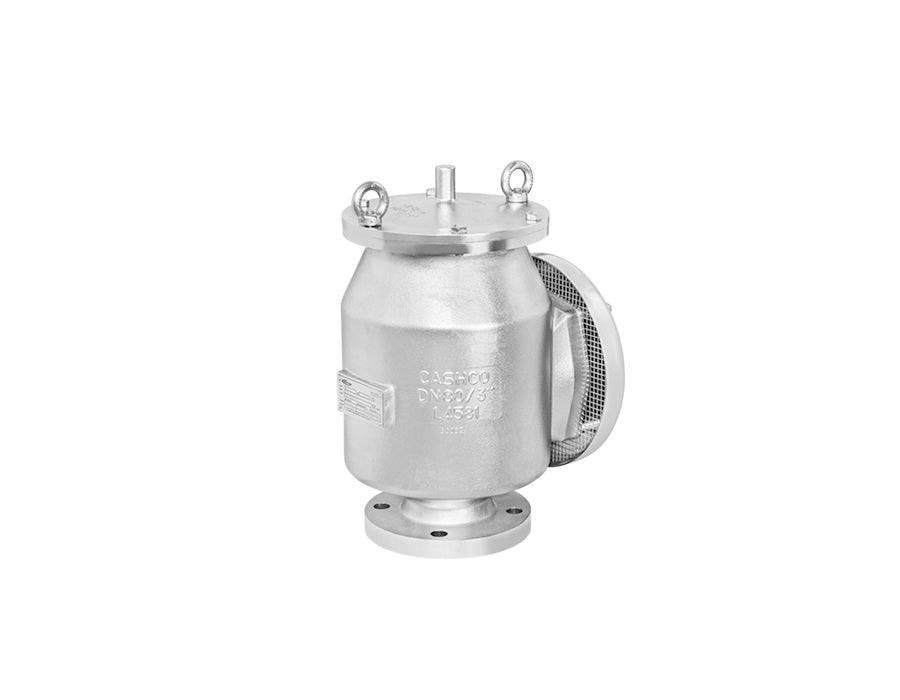

Cashco viktbelastad tryck-/vakuumventil modell 3K00 är speciellt konstruerad för atmosfäriska och lågtryckslagringstankar där tryck- och vakuumavlastning krävs. Viktbelastade pallar i ventilhuset möjliggör intag av luft och utsläpp av ånga när tanken andas på grund av termiska förändringar och produktförflyttning in och ut ur tanken. Pallarna öppnas och stängs för att tillåta inandning och utandning, vilket är nödvändigt för att hålla tanktrycket inom tillåtna gränser och förhindra skador på tanken.
| Benämning | VCI-3K00-DN100-FL-PN10-CS/SST/CS-FEP-CS Hood |
|---|---|
| Ursprungsland | USA |
| Storlek inlopp (DN) | DN100 |
| Material hus | 1.0619 |
| Modell | 3K00 |
| Typ | Viktbelastad tryck-/vakuumventil |
| Storlek inlopp (Inch) | 4" |
| Trim Material | 1.4581 |
| Membranmaterial | Fluorerad etylenpropylen (FEP) |
| Tätning | FKM |
| Material Fläder / Vikter | Epoxybelagd Kolstål |
| Anslutning Inlopp | Flanged PN10 RF |
| Tryckområde [Bar] | 5 - 50 mbar |
| Vacuumområde | -2.5 till -50 mbar |
| Öppningstryck | Inom +/- 2 % av settryck |
| Maxtryck | 1 Bar |
| Tryckklass [Bar] | PN10 |
| Max temperatur [°C] | <= +60 |
| Skyddshuv, övertryck | Standard skydd |
| Skyddshuv, vacuum | Standard skydd |
| Applikation | För användning på atmosfäriska och lågtryckslagringstankar |
| Längd [mm] | 580 |
| Höjd [mm] | 470 |
| Bredd [mm] | 493 |
| Nettovikt [kg] | 45.0 |
| Statistikkod | 84811019 |
| Applikationer | Olja, Energi gaser, Kemikalier |
MODELL 3K00 REV B TRYCK-/VAKUUMVENTILER;
DN100 INLOPP;
MAXTRYCK 110 KPA (A),
MAX TEMPERATUR ≤ 60°C;
ANSLUTA MED PN10 FLÄNSADE ÄNDANSLUTNINGAR;
HUS OCH OMSLAG AV KOLSTÅL,
SÄTE AV 316 ROSTFRITT STÅL;
FKM O-RING MATERIAL;
VIKTMATERIAL AV ZINKPLATERAD KOLSTÅL;
5 MBAR TRYCKINSTÄLLNING;
2.5 MBAR VAKUUMINSTÄLLNING;
ROSTFRITT STÅL/NAMNSKILTA PÅ ENGELSKAE;
HUS MED SIGNALBLÅ EPOXYFÄRG;
