VCI-3400-10"FL-ASME-SST/SST/CS/FEP-TFE-150LB RF

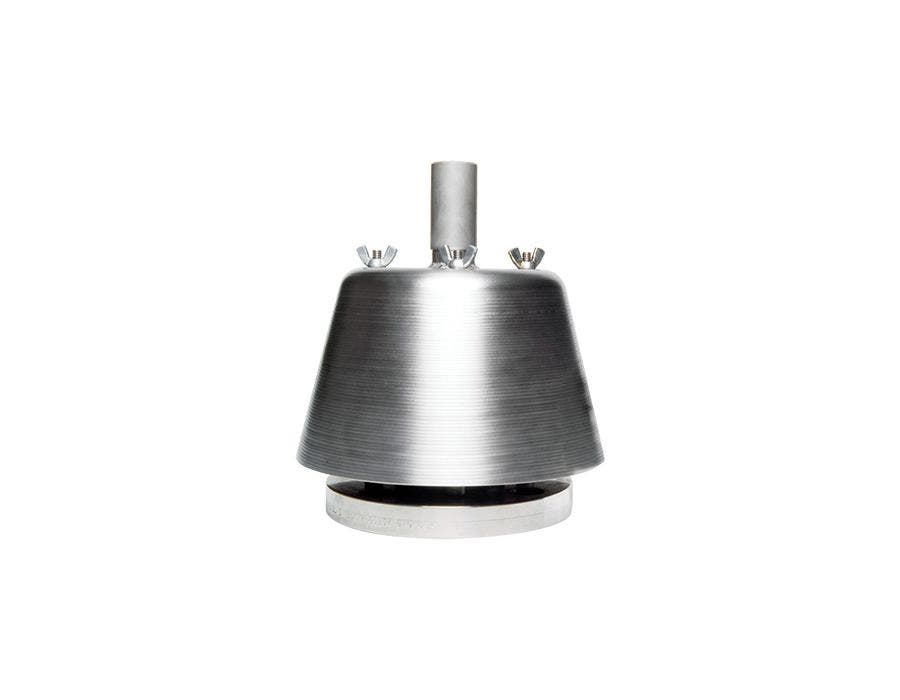

Modell 3400 är en end-of-line, viktbelastad tryckventil designad för att skydda atmosfäriska lågtryckstankar från vakuum. Som en del av Valve Concepts modulsystem kan den här mångsidiga produkten enkelt omvandlas till en ren vakuumventil eller en tryck-/vakuumventil med utloppsrör. Kan vara antingen direktverkande eller pilotstyrd.
Vakuuminställningarna kalibreras till +/-2% av önskad inställning över det tillgängliga inställningsintervallet och överträffar API Bulletin 2521. Luftkuddetätningen och den självjusterande designen ger tät förslutning för att minska avdunstning och utsläpp av giftiga ångor. Läckagehastigheten är mindre än 1 SCFH luft vid 75% av inställningspunkten och överträffar API Bulletin 2521 för vakuum.
Självdränerande hus och sätesringar speciellt designade för att hålla kondensat borta från tätande ytor, vilket förhindrar frysning, fastbindning och igensättning.
Finns i storlekar från DN50 till DN300 med materialval som inkluderar aluminium, kolstål, rostfritt stål, *Derakane 470 och Hetron 800. Standard flänsbultmönster för att passa ASME Class 150, DIN PN16, eller DIN PN10 flänsanslutningar.
*Derakane 470 och Hetron 800 är registrerade varumärken av Ashland, Inc.
| Benämning | VCI-3400-10"FL-ASME-SST/SST/CS/FEP-TFE-150LB RF |
|---|---|
| Ursprungsland | USA |
| Storlek inlopp (DN) | DN250 |
| Modell | 3400 |
| Typ | Viktbelastad tryckventil |
| Storlek inlopp (Inch) | 10" |
| Material hus | 316 Rostfritt Stål |
| Trim Material | 316 Rostfritt stål |
| Membranmaterial | Fluorerad etylenpropylen (FEP) |
| Tätning | PTFE |
| Material Fläder / Vikter | Epoxybelagd Kolstål |
| Tryckområde [Bar] | 0,25 - 32 oz/in2 (3,23 - 137,9 mBar) |
| Öppningstryck | Inom +/- 2 % av settryck |
| Maxtryck | 1 Bar |
| Tryckklass [Bar] | ASME 150 |
| Max temperatur [°C] | +204 |
| Min Temperatur [°C] | -198 |
| Anslutning Inlopp | Flanged ASME 150lb RF |
| Skyddshuv, övertryck | Standard skydd |
| Applikation | För användning på atmosfäriska och lågtryckslagringstankar |
| Certifikat | On Request - ATEX II 2 G Ex h IIB T6...T1 Gb 1000ATEXR1 X |
| Längd [mm] | 617 |
| Höjd [mm] | 430 |
| Bredd [mm] | 617 |
| Nettovikt [kg] | 34.0 |
| Statistikkod | 84811019 |
| Applikationer | Olja, Energi gaser, Kemikalier |
MODELL 3400 REV B TRYCKVENTILEREND, "END_OF_LINE";
STANDARD PALLET DESIGN;
DN250 INLOPP,
ANSLUTA MED ASME 150#RF FLÄNSADE ÄNDANSLUTNINGAR ;
HUS, SÄTE OCH OMSLAG AV 316 ROSTFRITT STÅL;
PALLET MEMBRAN AV FEP;
VIKTMATERIAL AV EPOXYBELAGD KOLSTÅL;
3,23 - 137,90 MBAR (0,25 - 32 OZ/IN2) KONFIGURATION AV TRYCKPALL;
ÖPPNINGSTRYCK: 31 mBAR
