SLR2-2"FL-BRZ/BRZ/P2, 2-50psi, PN40 FF

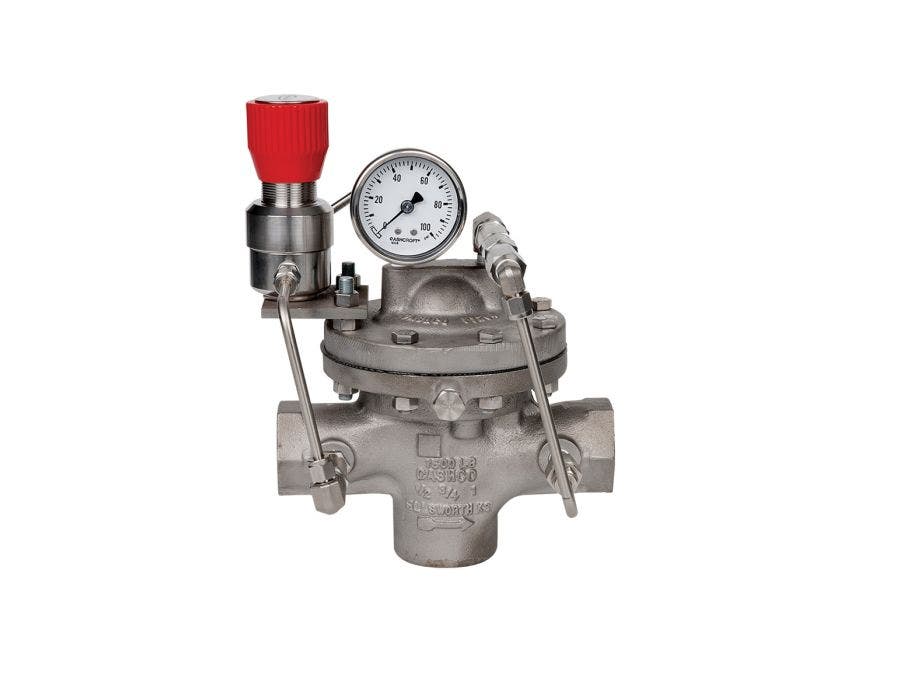

Model SLR-2 is high performance, pressure loaded diaphragm-type, flow-to-open pressure reducing regulator. Design includes an internal pressure balancing pistoncylinder that provides high flow capacity and high pressure drop capability. Performance meets or exceeds that of competitive pressure loaded or pilot-operated designs. A non-relieving pressure regulator "loader" is bracket mounted to the top of the dome. The set point of the loader controls the upstream supply pressure into the dome to maintain the desired downstream pressure adjustable between 0.14 to 3.5 Barg (2-50 Psig) of the SLR-2. Pressure in the dome will constantly bleed out through a filter and check valve which is piped back into the outlet of the body of the pressure reducing regulator.
| Benämning | SLR2-2"FL-BRZ/BRZ/P2, 2-50psi, PN40 FF |
|---|---|
| Ursprungsland | USA |
| Storlek [DN] | DN50 |
| Tryckområde [Bar] | 0,14-3,5 bar |
| Material hus | Gjutning av Brons ASTM B62 C83600 |
| Anslutning | PN40 RF |
| Temperaturområde | -40 till +100 |
| Modell | SLR-2 |
| Typ | Pilot Operated Pressure Reducing Regulator |
| Service | Gas |
| Storlek (") | 2" |
| Säte | Mjukt Säte |
| Säte material | Polyuretan (PA) |
| Tätning | Buna-N (NBR) |
| Fjäderhusmaterial | Gjutning av Brons ASTM B62 C83600 |
| Membrantyp | Sammansättning |
| Membranmaterial | Nitril (NBR) |
| Trim no. | P2 |
| Trim Material | 17-4PH Rostfritt stål |
| Maxtryck | 48,3 Bar |
| Max differenstryck | 41.3 |
| Max temperatur [°C] | +100 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class IV |
| Kvs [m3/h] | 51.7 |
| Cv [gpm] | 60.0 |
| Bygglängd [mm] | 250 |
| Driftsmetod | Tryckstyrande pilotventil |
| Syrgasavfettad | Nej |
| Applikation | För luft och liknande gaser |
| Certifikat | On Request - ATEX II 2 G Ex h IIB T6...T1 Gb 1000ATEXR1 X |
| Längd [mm] | 292 |
| Höjd [mm] | 362 |
| Bredd [mm] | 282 |
| Nettovikt [kg] | 29.0 |
| Statistikkod | 84811019 |
| Applikationer | Korrosiva Gaser, Energi gaser, Inerta gaser |
MODELL SLR-2 REV A TRYCKREDUCERINGSVENTIL MED EJ AVLUFTANDE PILOTVENTIL
DN50 (2") LINJESTORLEK
HUS OCH FJÄDERHUS I BRONS
P2 TRIM AV 17-4PH ROSTFRITT STÅL
BEHÅLLARE AV 316L ROSTFRITT
SÄTE AV POLYURETAN
MEMBRAN AV NEOPRENE (BC)
STATISK TÄTNING AV BUNA-N, DYNAMISK TÄTNING AV ROSTFRITT STÅL/PTFE U-CUP
PN40 FLÄNSADE ÄNDANSLUTNINGAR MED PLAN YTA
NEDRE FJÄDER 0.13 - 0.34 BARG OMRÅDE
INRE AVKÄNNARE
VAL AV PILOTVENTIL FÖR STYRNING: DN8 NPT, HUS OCH FJÄDERHUS I MÄSSING
EJ AVLUFTANDE (PILOTVENTIL), TRIM AV 316L ROSTFRITT STÅL, SÄTE AV PTFE
0.13 - 3.4 BARG (2 - 50 PSIG) FJÄDEROMRÅDE
FILTER AV MÄSSING, RÖR AV KOPPAR, KOPPLINGAR AV MÄSSING
KOD: L29-BP27-J31KB000A
Designed as a gaseous service regulator. Excellent for atmospheric industrial gases – GN2, GOX, Ar, He, H2, CO2 – as well as natural gas. Can be used as a utilities air regulator. Also for use in corrosive and non-corrosive chemical gas services are possible with broad materials range.
Alla dessa applikationer passar inte för alla produktmodeller och utföranden. Rådgör med en av våra tekniska specialister för att säkerställa att vald modell passar till din applikation.
