SLR2-1"NPT-81-SST/SST/P3. 50-1250psi

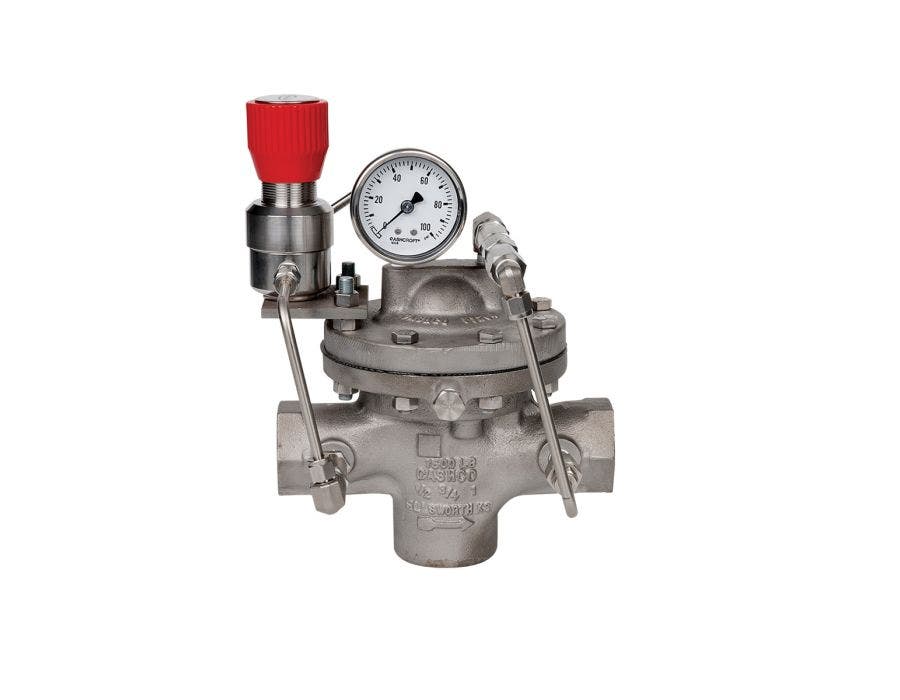

Model SLR-2 is high performance, pressure loaded diaphragm-type, flow-to-open pressure reducing regulator. Design includes an internal pressure balancing piston cylinder that provides high flow capacity and high pressure drop capability. Performance meets or exceeds that of competitive pressure loaded or pilot-operated designs. A non-relieving pressure regulator "loader" is bracket mounted to the top of the dome. The set point of the loader controls the upstream supply pressure into the dome to maintain the desired downstream pressure adjustable between 3,5 to 86,2 Barg (50-1250 Psig) of the SLR-2. Pressure in the dome will constantly bleed out through a filter and check valve which is piped back into the outlet of the body of the pressure reducing regulator.
This design comes with Opt-81 a full diaphragm support for high outlet pressures.
| Benämning | SLR2-1"NPT-81-SST/SST/P3. 50-1250psi |
|---|---|
| Ursprungsland | USA |
| Storlek [DN] | DN25 |
| Tryckområde [Bar] | 3.5-86.2 bar |
| Material hus | Rostfritt Stål A351 Gr.CF3M |
| Anslutning | NPT |
| Temperaturområde | -40 till +100 |
| Modell | SLR-2 |
| Typ | Pilot Operated Pressure Reducing Regulator |
| Service | Gas |
| Storlek (") | 1" |
| Säte | Mjukt Säte |
| Säte material | CTFE |
| Tätning | Buna-N (NBR) |
| Fjäderhusmaterial | Rostfritt Stål A351 Gr.CF3M |
| Membrantyp | Sammansättning |
| Membranmaterial | Nitril (NBR) |
| Trim no. | P3 |
| Trim Material | 17-4PH Rostfritt stål |
| Maxtryck | 248,2 Barg |
| Max differenstryck | 206.9 |
| Max temperatur [°C] | +100 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class IV |
| Kvs [m3/h] | 12.9 |
| Cv [gpm] | 15.0 |
| Bygglängd [mm] | 210 |
| Driftsmetod | Tryckstyrande pilotventil |
| Syrgasavfettad | Nej |
| Applikation | För luft och liknande gaser |
| Certifikat | On Request - ATEX II 2 G Ex h IIB T6...T1 Gb 1000ATEXR1 X |
| Längd [mm] | 246 |
| Höjd [mm] | 313 |
| Bredd [mm] | 235 |
| Nettovikt [kg] | 12.0 |
| Statistikkod | 84811019 |
| Applikationer | Korrosiva Gaser, Energi gaser, Inerta gaser |
MODELL SLR-2 REV A TRYCKREDUCERINGSVENTIL MED EJ AFVLUFTANDE PILOTVENTIL;
DN25 (1") LINJESTORLEK,
OPT-81: MED MEMBRANSTÖD;
HUS OCH FJÄDERHUS I ROSTFRITT STÅL;
P3 TRIM AV 17-4PH ROSTFRITT STÅL, BEHÅLLARE AV 316L ROSTFRITT, SÄTE AV CTFE,
MEMBRAN AV NEOPRENE (BC), STATISK TÄTNING AV BUNA-N,
DYNAMISK TÄTNING AV ROSTFRITT STÅL/PTFE U-CUP;
NPT-ÄNDANSLUTNINGAR;
NEDRE FJÄDER 0.13 - 0.34 BARG OMRÅDE ;
INRE AVKÄNNARE;
VAL AV PILOTVENTIL FÖR STYRNING: DN8 NPT,
HUS OCH FJÄDERHUS I ROSTFRITT STÅL,EJ AVLUFTANDE (PILOTVENTIL),
TRIM AV 316L ROSTFRITT STÅL, SÄTE AV PTFE,
3.4 - 86.1 BARG (50 - 1250 PSIG) FJÄDEROMRÅDE;
INGA FILTER (ANSKAFFAS AV KUND), RÖR AV ROSTFRITT STÅL,KOPPLINGAR AV ROSTFRITT STÅL
Designed as a gaseous service regulator. Excellent for atmospheric industrial gases that requires high outlet pressure and high flow rate – GN2, GOX, Ar, He, H2, CO2 – as well as natural gas. Can be used as a utilities air regulator. Also for use in corrosive and non-corrosive chemical gas services are possible with broad materials range.
Alla dessa applikationer passar inte för alla produktmodeller och utföranden. Rådgör med en av våra tekniska specialister för att säkerställa att vald modell passar till din applikation.
