KSG-200-4G-PN16-MS
Ramén KSG KulSektorventil är en gummerad version av vår Ramén KS Kulsektorventil. KSG-ventilens gummifoder har en hög motståndskraft mot slitage, vilket gör den idealisk för hantering av material som slurry, grus och järnmalm. Alla mediaberörda delar som hus, kulsektor och skyddsring vid utloppet har ett foder av polyuretan (PUR) och naturgummi (NR), som gör att partiklar studsar bort istället för att slita på metallmaterialet.
KSG-ventilens slitstyrka, precisa reglering och kompakta design gör den till en unik lösning på marknaden, med minimalt underhållsbehov och förlängd livslängd.
| Benämning | KSG-200-4G-PN16-MS |
|---|---|
| Ursprungsland | Sverige |
| Storlek [DN] | DN200 |
| Modell | KSG |
| Storlek (") | 8" |
| Typ | Gummilinad KulSektorventil |
| Säte | Mjukt Säte |
| Säte material | NR/BR 40 Shore A, svart |
| Tätning | FKM |
| Material hus | Segjärn A395 Gr. 60-40-18 |
| Trim Material | NR/BR 40 Shore A, svart |
| Sätering | EN GJS-400-15 Segjärn |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 215 |
| Maxtryck | 5 Bar |
| Tryckklass [Bar] | PN16 |
| Max temperatur [°C] | <= +60 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 1200 |
| Cv [gpm] | 1400 |
| Karakteristik | Likprocentig |
| Driftsmetod | Manuellt styrd |
| Lättverk (hävarm) | Ja |
| Torque [Nm] | 160-400, 400 Max |
| Applikation | Slitande media vid varierande industriella och kommunala applikationer |
| Längd [mm] | 384 |
| Höjd [mm] | 215 |
| Bredd [mm] | 507 |
| Nettovikt [kg] | 36.0 |
| Statistikkod | 84818059 |
| Applikationer | Industriellt avlopp, Pulver, Slurry |

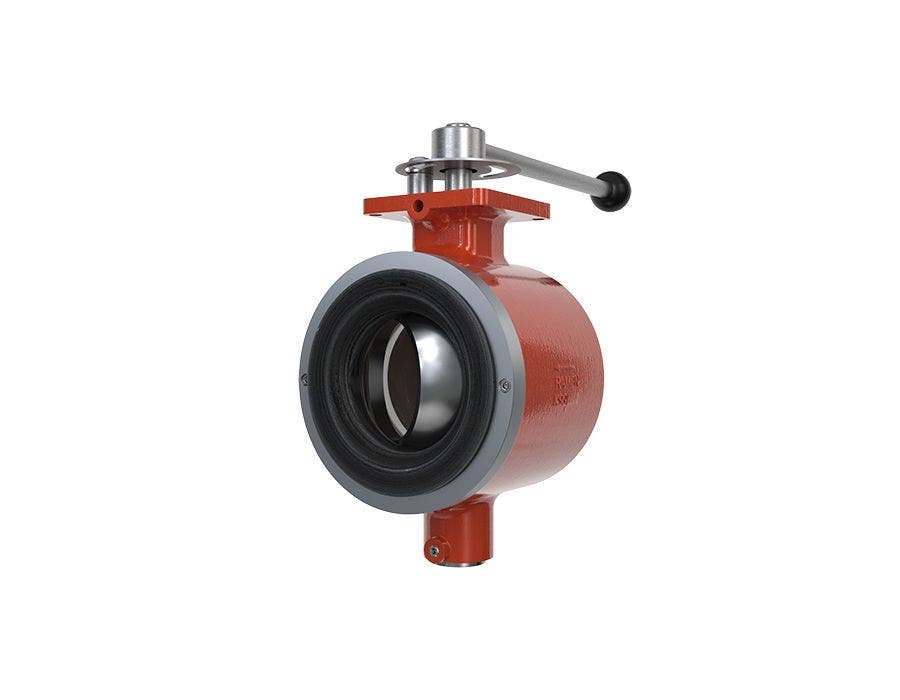

Ramén gummerad KulSektorventil typ KSG, DN200, PN16
Kvs/Cv = 1200/1400
Hus och kulsektor: Segjärn EN GJS-400-15
Kula och säte gummerad med Naturgummi (NR)
Hus invändigt gummerad med Polyuretan (PUR)
O-ringar: FKM (pos 13/14) och NBR (pos 16)
Arbetstryck: Max 5 bar
Drifttemperatur: -10°C till +80°C
Bygglängd: 215 mm
För inspänning mellan flänsar (PN 10/16)
Med låsbar handspak i rostfritt stål inklusive skala
