KSC-80-1B-PN25-WM20/SR-SV/24VDC

47 400 kr
I lager
Artikelnummer
120-1-7062

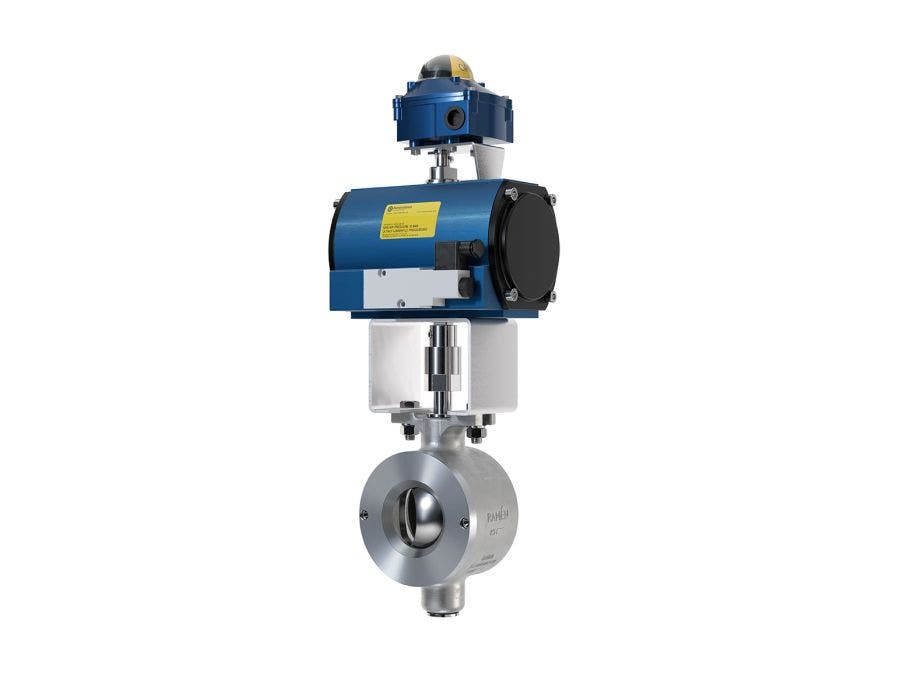

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-80-1B-PN25-WM20/SR-SV/24VDC
Product status [1077] 2
Ursprungsland Sverige
Modell KSC Pneumatisk ON/OFF
Ventil storlek [DN] 80
Säte Metalsäte / Solid Stellite
Typ av manöverdon Enkelverkande, fjäderretur
Återföring Ändlägesbrytare
PN PN40
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM8/SR
Lägesställare -
Insignal 24 VDC
Återföring -
Matning min 6 bar
Kvs [m3/h] 0.6
Cv [gpm] 0.7
Bruttovikt [kg] 0
Nettovikt [kg] 19.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 457
Höjd [mm] 159
Bredd [mm] 226
Applikation Vätska, Gas

Ramén KulSektorventil typ KS-1B, DN80, PN25

Kvs/Cv = 255/300

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/25)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM20, fjäder stänger

------

Gränslägesbrytarbox ITS100, mekanisk 3-tråds

------

Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning

3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC



Inga typiska applikationer tillgängliga för denna produkt.
