KSC-50-1B-PN40-WM12/SR-SV/24VDC

39 190 kr
I lager
Artikelnummer
120-1-7061

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-50-1B-PN40-WM12/SR-SV/24VDC
Ursprungsland Sverige
Modell KSC Pneumatisk ON/OFF
Ventil storlek [DN] 50
Säte Metalsäte / Solid Stellite
Typ av manöverdon Enkelverkande, fjäderretur
Återföring Ändlägesbrytare
Bruttovikt [kg] 0
Nettovikt [kg] 12.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 369
Höjd [mm] 143
Bredd [mm] 206
PN PN40
Anslutning Inspänd mellan flänsar
Ställdon AUMA Profox Q80
Lägesställare -
Insignal 24 VDC
Återföring -
Matning 230 VAC
Applikation Vätska, Gas
Kvs [m3/h] 1.1
Cv [gpm] 1.3

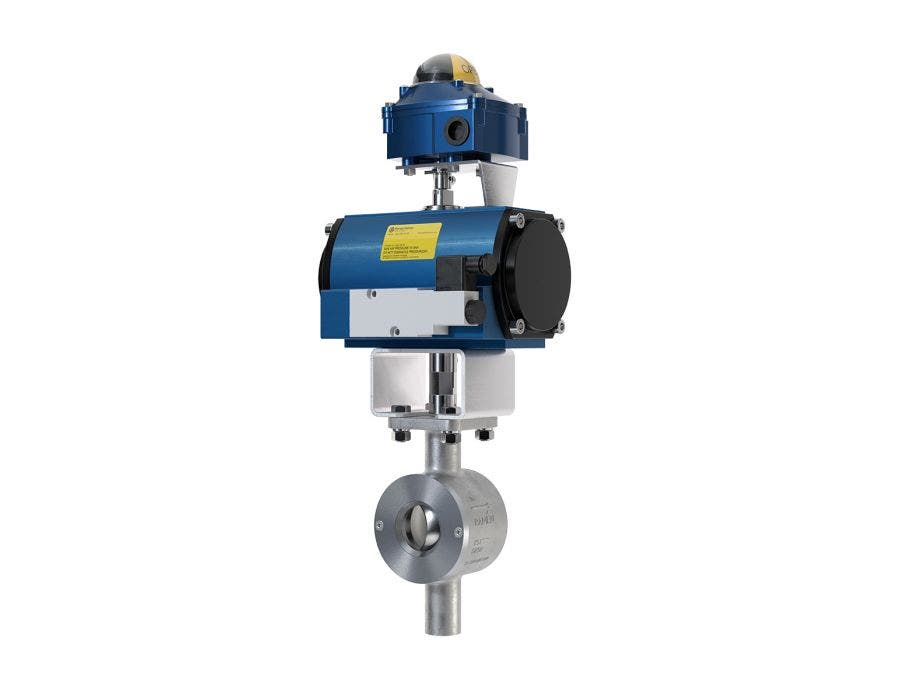

Ramén KulSektorventil typ KS-1B, DN50, PN40

Kvs/Cv = 94/110

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM12, fjäder stänger

------

Gränslägesbrytarbox ITS100, mekanisk 3-tråds

------

Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning

3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC



Inga typiska applikationer tillgängliga för denna produkt.
