KSC-50-1B-PN40-WM12/SR-SRD998/FB/HC-F-PA

60 600 kr
I lager
Artikelnummer
120-1-8081

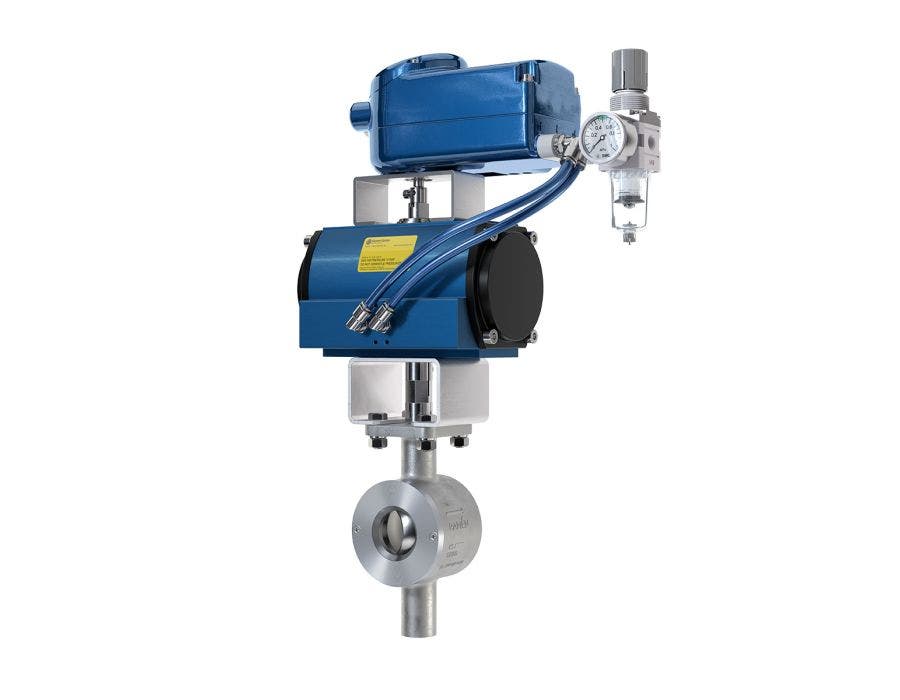

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-50-1B-PN40-WM12/SR-SRD998/FB/HC-F-PA
Ursprungsland Sverige
Modell KSC Pneumatisk Reglerande
Ventil storlek [DN] 50
Säte Metall Säte
Typ av manöverdon Enkelverkande, fjäderretur
Återföring 4-20 mA
Design Pneumatisk
Tryckklass Upp till PN 40
Temperaturområde -50 till +200
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Sätesläckageklass ANSI /FCI 70-2 Class IV
Karakteristik Likprocentig
Nettovikt [kg] 14.0
Statistikkod 84818059
Längd [mm] 520
Höjd [mm] 120
Bredd [mm] 335
PN PN40
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM12/SR
Lägesställare SE - SRD998
Insignal 4-20 mA
Återföring 4-20 mA
Matning min 6 bar
Applikation Fibersuspensioner, Surry, Ånga
Kvs [m3/h] 94.0
Cv [gpm] 110

Ramén KulSektorventil typ KS-1B, DN50, PN40

Kvs/Cv = 94/110

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM12, fjäder stänger

------

Lägesställare Foxboro typ SRD998 (intelligent positioner), HART (4-20mA),

enkelverkande, standardflöde (Cv 0,2) – standardprestanda luft (max 6 bar)

Avancerad diagnostik med återkoppling 4-20mA

Fail Safe, luftanslutning 1/4” NPT, elektrisk anslutning M20x1,5

ATEX / IEC Ex: II 2G Ex ia IIC T4/T6 Gb, II 1D Ex ia IIIC T100°C Da

------

Filterregulator typ AW20-A, 1/4“ NPT, område 0,5-7 bar, inklusive manometer

------

Med slang i plast och kopplingar i mässing



Inga typiska applikationer tillgängliga för denna produkt.
