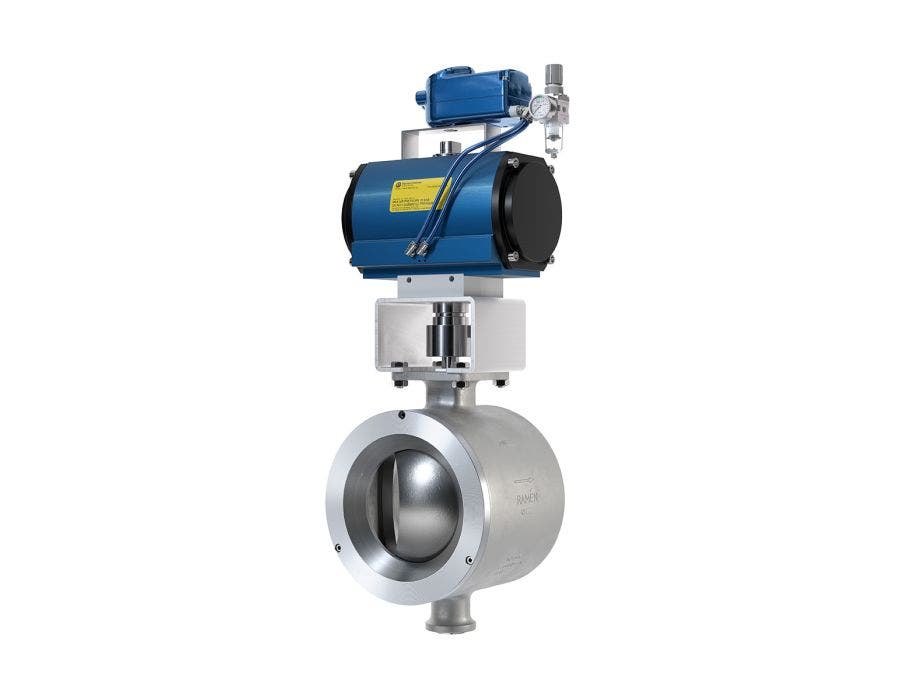

KSC-250-1-PN16-WM70/DA-SRD998/FB/HC-F-PA

233 230 kr
I lager
Artikelnummer
120-1-8026

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-250-1-PN16-WM70/DA-SRD998/FB/HC-F-PA
Product status [1077] 2
Ursprungsland Sverige
Modell KSC Pneumatisk Reglerande
Ventil storlek [DN] 250
Säte Mjukt Säte / Kolfiberarmerad PTFE
Typ av manöverdon Dubbelverkande
Återföring 4-20 mA
PN PN16
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM70/DA
Lägesställare SE - SRD998
Insignal 4-20 mA
Återföring 4-20 mA
Matning min 6 bar
Kvs [m3/h] 2220
Cv [gpm] 2600
Bruttovikt [kg] 0
Nettovikt [kg] 97.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 1000
Höjd [mm] 269
Bredd [mm] 410
Applikation Vätska, Gas

Ramén KulSektorventil typ KS-1, DN250, PN16

Kvs/Cv = 2220/2600

Hus: 1.4409 / Kulsektor: 1.4409

Sätesring: kol-grafitfylld PTFE (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/16)

------

Dubbelverkande pneumatiskt manöverdon WireMatic typ WM70

------

Lägesställare Foxboro typ SRD998 (intelligent positioner), HART (4-20mA),

dubbelverkande, standardflöde (Cv 0,2) – standardprestanda luft (max 6 bar)

Avancerad diagnostik med återkoppling 4-20mA

Fail Safe, luftanslutning 1/4” NPT, elektrisk anslutning M20x1,5

ATEX / IEC Ex: II 2G Ex ia IIC T4/T6 Gb, II 1D Ex ia IIIC T100°C Da

------

Filterregulator typ AW20-A, 1/4“ NPT, område 0,5-7 bar, inklusive manometer

------

Med slang i plast och kopplingar i mässing



Inga typiska applikationer tillgängliga för denna produkt.
