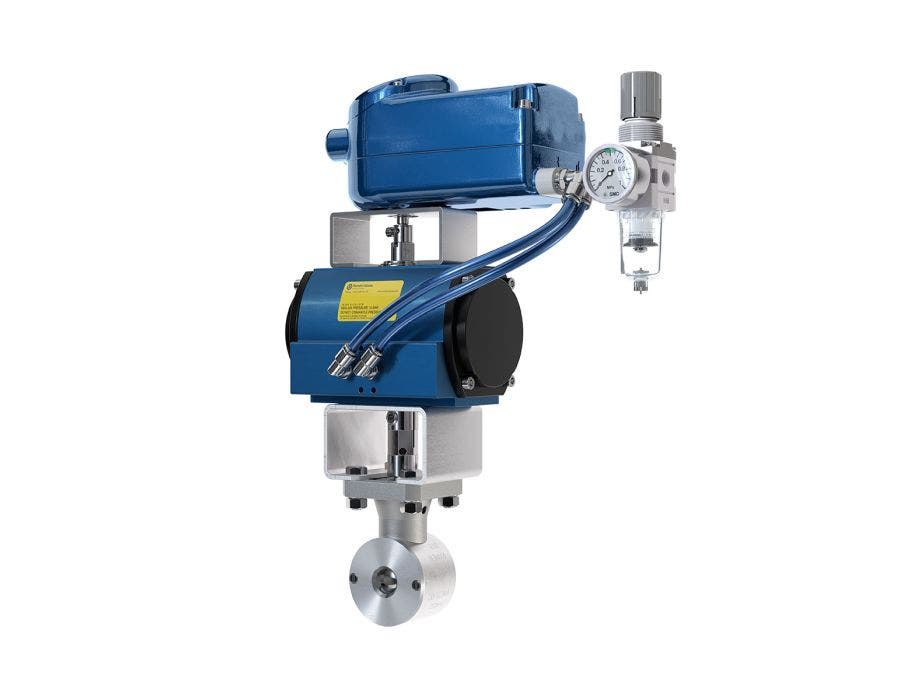

KSC-25/15-1B-PN40-WM8/DA-SRD998/FB/HC-F-PA

57 490 kr
I lager
Artikelnummer
120-1-8057

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-25/15-1B-PN40-WM8/DA-SRD998/FB/HC-F-PA
Ursprungsland Sverige
Modell KSC Pneumatisk Reglerande
Ventil storlek [DN] 25/15
Säte Metalsäte / Solid Stellite
Typ av manöverdon Dubbelverkande
Återföring 4-20 mA
Bruttovikt [kg] 0
Nettovikt [kg] 11.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 435
Höjd [mm] 105
Bredd [mm] 320
PN PN40
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM8/DA
Lägesställare SE - SRD998
Insignal 4-20 mA
Återföring 4-20 mA
Matning min 6 bar
Applikation Vätska, Gas
Kvs [m3/h] 12.5
Cv [gpm] 15.0

Ramén KulSektorventil typ KS-1B, DN25/15, PN40

Kvs/Cv = 12,5/15

Hus: 1.4432 / Kulsektor: 1.4435+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Dubbelverkande pneumatiskt manöverdon WireMatic typ WM8

------

Lägesställare Foxboro typ SRD998 (intelligent positioner), HART (4-20mA),

dubbelverkande, standardflöde (Cv 0,2) – standardprestanda luft (max 6 bar)

Avancerad diagnostik med återkoppling 4-20mA

Fail Safe, luftanslutning 1/4” NPT, elektrisk anslutning M20x1,5

ATEX / IEC Ex: II 2G Ex ia IIC T4/T6 Gb, II 1D Ex ia IIIC T100°C Da

------

Filterregulator typ AW20-A, 1/4“ NPT, område 0,5-7 bar, inklusive manometer

------

Med slang i plast och kopplingar i mässing



Inga typiska applikationer tillgängliga för denna produkt.
