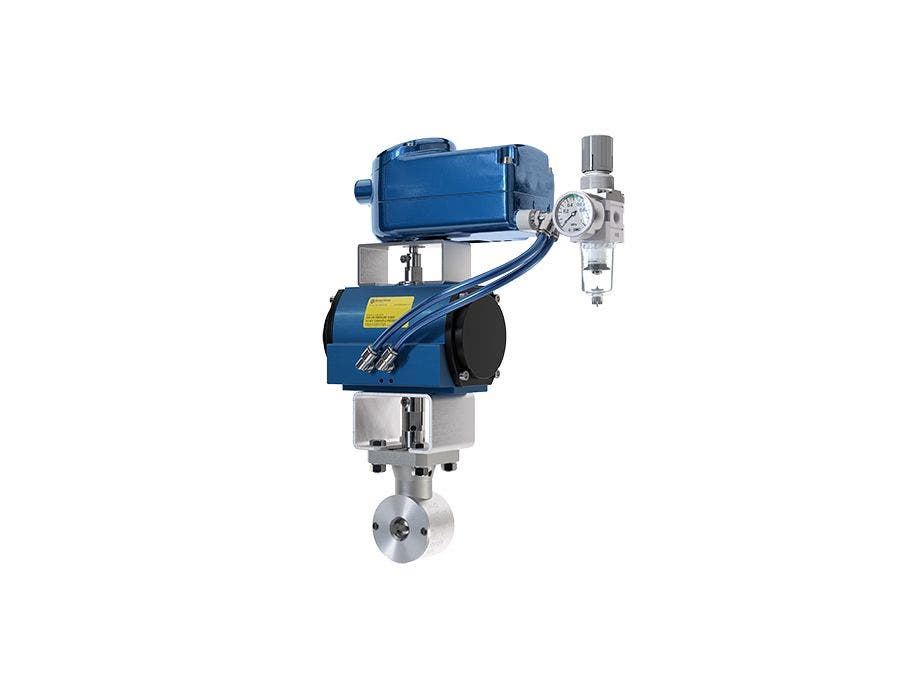

KSC-25/1,3-1-PN40-WM8/SR-SRD998/HC-F-PA
Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.
| Benämning | KSC-25/1,3-1-PN40-WM8/SR-SRD998/HC-F-PA |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Pneumatisk Reglerande |
| Storlek [DN] | DN25/1,3 |
| Säte | Mjukt Säte |
| Typ av manöverdon | Enkelverkande, fjäderretur |
| Återföring | Utan feedback |
| Storlek (") | 1" |
| Typ | KulSektorventil |
| Säte material | PTFE (Carbon/graphite reinforced) |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 |
| Sätering | 1.4409 |
| Trim no. | 1 |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 50 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 1.1 |
| Cv [gpm] | 1.3 |
| Karakteristik | Likprocentig |
| Driftsmetod | Pneumatic Actuated |
| Don modell | WM8SR |
| Lägesställare | Schneider Electric - SRD998 |
| Tillbehör | Filterregulator med manometer |
| Ändlägesindikering | Nei |
| Insignal | 4-20 mA |
| Återföring | Nej |
| Matning | 6 Bar |
| Syrgasavfettad | Nej |
| Applikation | Rena och icke slitande vätskor/gaser |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 435 |
| Höjd [mm] | 105 |
| Bredd [mm] | 320 |
| Nettovikt [kg] | 11.0 |
| Statistikkod | 84818059 |
| Applications | Dricksvatten, Korrosiva Gaser, Energi gaser, Inerta gaser |
Ramén KulSektorventil typ KS-1, DN25/1,3 PN40
Kvs/Cv = 1,1/1,3
Hus: 1.4432 / Kulsektor: 1.4435
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/40)
------
Enkelverkande pneumatiskt manöverdon WireMatic typ WM8, fjäder stänger
------
Lägesställare Foxboro typ SRD998 (intelligent positioner), HART (4-20mA),
enkelverkande, standardflöde (Cv 0,2) – standardprestanda luft (max 6 bar)
Fail Safe, luftanslutning 1/4” NPT, elektrisk anslutning M20x1,5
ATEX / IEC Ex: II 2G Ex ia IIC T4/T6 Gb, II 1D Ex ia IIIB T100°C Da
------
Filterregulator typ AW20-A, 1/4“ NPT, område 0,5-7 bar, inklusive manometer
------
Med slang i plast och kopplingar i mässing
