KSC-25/0,7-1B-PN40-WM8/SR-SV/24VDC
Ramén KSC Kulsektorventil är en innovativ helhetslösning för effektiv och precis reglering av gaser och vätskor. KSC-ventilen bygger på en Ramén KS Kulsektorventil men har försetts med styrning och noggrant utvalda tillbehör. Resultatet är ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. I det här utförandet levereras Ramén KSC Kulsektorventil med pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventil för maximal flexibilitet och prestanda. För att säkerställa en optimal livscykelkostnad kan ventilen konfigureras med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.
Ventilen är ytbehandlad med miljövänliga SuperExpanite®, vilket gör den exceptionellt slitstark och idealisk för slitande media och tuffa förhållanden samtidigt som den har låg miljöpåverkan. Användningsområdena är många: från rena vätskor och gaser vid måttliga tryck och temperaturer till mer krävande miljöer som slurry, pulver och applikationer med höga hastigheter, stora differenstryck och begynnande kavitation.
| Benämning | KSC-25/0,7-1B-PN40-WM8/SR-SV/24VDC |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Pneumatisk ON/OFF |
| Storlek [DN] | DN25/0,7 |
| Säte | Metall Säte |
| Typ av manöverdon | Enkelverkande, fjäderretur |
| Återföring | Ändlägesbrytare |
| Storlek (") | 1" |
| Typ | KulSektorventil |
| Säte material | Solid Stellite |
| Tätning | FKM |
| Material hus | 1.4432 |
| Trim Material | 1.4435 + Expanite® |
| Sätering | 1.4432 |
| Trim no. | 1B |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 50 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class IV |
| Kvs [m3/h] | 0.6 |
| Cv [gpm] | 0.7 |
| Karakteristik | Likprocentig |
| Driftsmetod | Pneumatisk |
| Don modell | WM8SR |
| Lägesställare | - |
| Tillbehör | Magnetventil 3/2-Way 24Vdc |
| Ändlägesindikering | Ja |
| Insignal | 4-20 mA |
| Återföring | Switch - max 250V AC 16A, 125V DC 0.6A |
| Matning | 1-ph 100-240VAC, 50/60Hz |
| Syrgasavfettad | Nej |
| Applikation | Förorenad och slitande media |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 284 |
| Höjd [mm] | 127 |
| Bredd [mm] | 177 |
| Nettovikt [kg] | 10.0 |
| Statistikkod | 84818059 |
| Applikationer | Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Kemikalier |

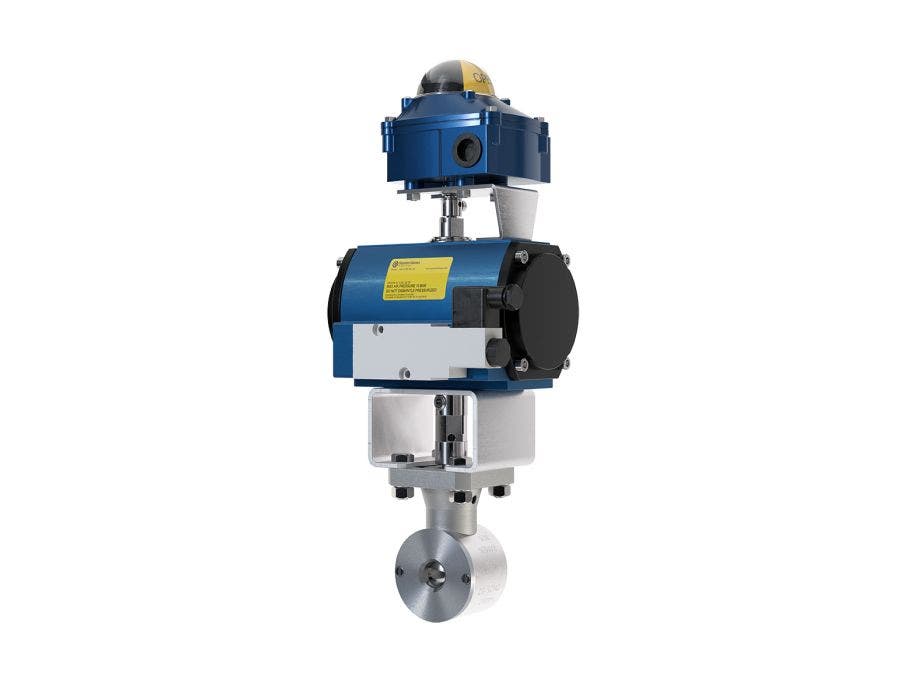

Ramén KulSektorventil typ KS-1B, DN25/0,7 PN40
Kvs/Cv = 0,6/0,7
Hus: 1.4432 / Kulsektor: 1.4435+Cr
Sätesring: Stellite (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/40)
------
Enkelverkande pneumatiskt manöverdon WireMatic typ WM8, fjäder stänger
------
Gränslägesbrytarbox ITS100, mekanisk 3-tråds
------
Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning
3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC
