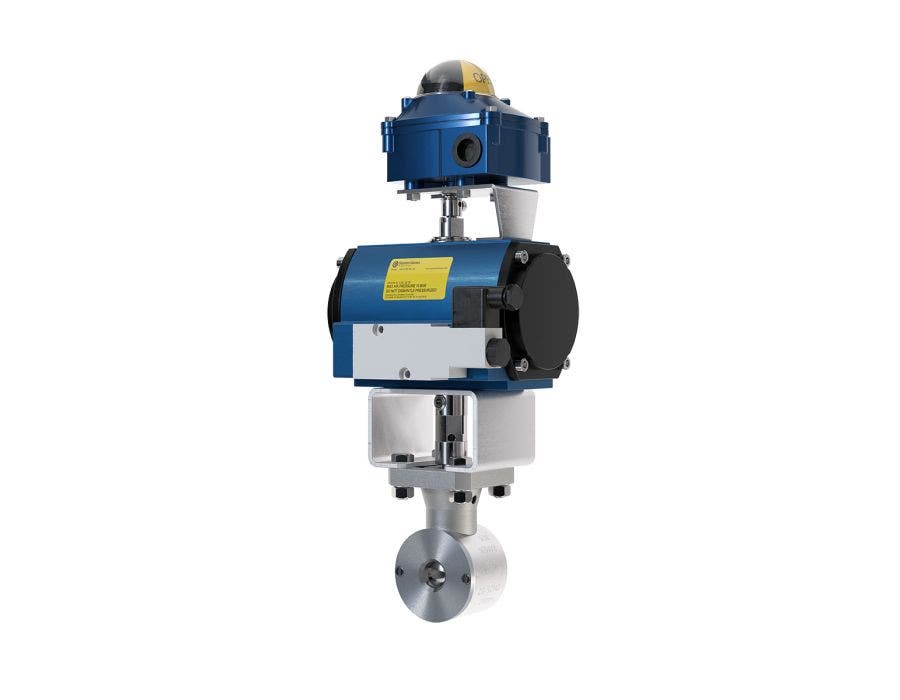

KSC-25/0,7-1-PN40-WM8/SR-SV/24VDC
Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.
Benämning | KSC-25/0,7-1-PN40-WM8/SR-SV/24VDC |
---|---|
Ursprungsland | Sverige |
Modell | KSC Pneumatisk ON/OFF |
Storlek [DN] | DN25/0,7 |
Säte | Mjukt Säte |
Typ av manöverdon | Enkelverkande, fjäderretur |
Återföring | Ändlägesbrytare |
Storlek (") | 1" |
Typ | KulSektorventil |
Säte material | PTFE (Carbon/graphite reinforced) |
Tätning | FKM |
Material hus | 1.4409 |
Trim Material | 1.4409 |
Sätering | 1.4409 |
Trim no. | 1 |
Anslutning | Inspänd mellan flänsar |
Bygglängd [mm] | 50 |
Maxtryck | 40 Bar |
Tryckklass [Bar] | PN40 |
Max temperatur [°C] | +200 |
Min Temperatur [°C] | -40 |
Läckage klass | ANSI /FCI 70-2 Class VI |
Kvs [m3/h] | 0.6 |
Cv [gpm] | 0.7 |
Karakteristik | Likprocentig |
Driftsmetod | Pneumatisk |
Don modell | WM8SR |
Lägesställare | - |
Tillbehör | Magnetventil 3/2-Way 24Vdc |
Ändlägesindikering | Ja |
Insignal | 24 VDC |
Återföring | Switch - max 250V AC 16A, 125V DC 0.6A |
Matning | min 6 bar |
Syrgasavfettad | Nej |
Applikation | Rena och icke slitande vätskor/gaser |
Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
Längd [mm] | 284 |
Höjd [mm] | 127 |
Bredd [mm] | 177 |
Nettovikt [kg] | 7.0 |
Statistikkod | 84818059 |
Applikationer | Dricksvatten, Korrosiva Gaser, Energi gaser, Inerta gaser |
Ramén KulSektorventil typ KS-1, DN25/0,7 PN40
Kvs/Cv = 0,6/0,7
Hus: 1.4432 / Kulsektor: 1.4435
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/40)
------
Enkelverkande pneumatiskt manöverdon WireMatic typ WM8, fjäder stänger
------
Gränslägesbrytarbox ITS100, mekanisk 3-tråds
------
Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning
3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC
