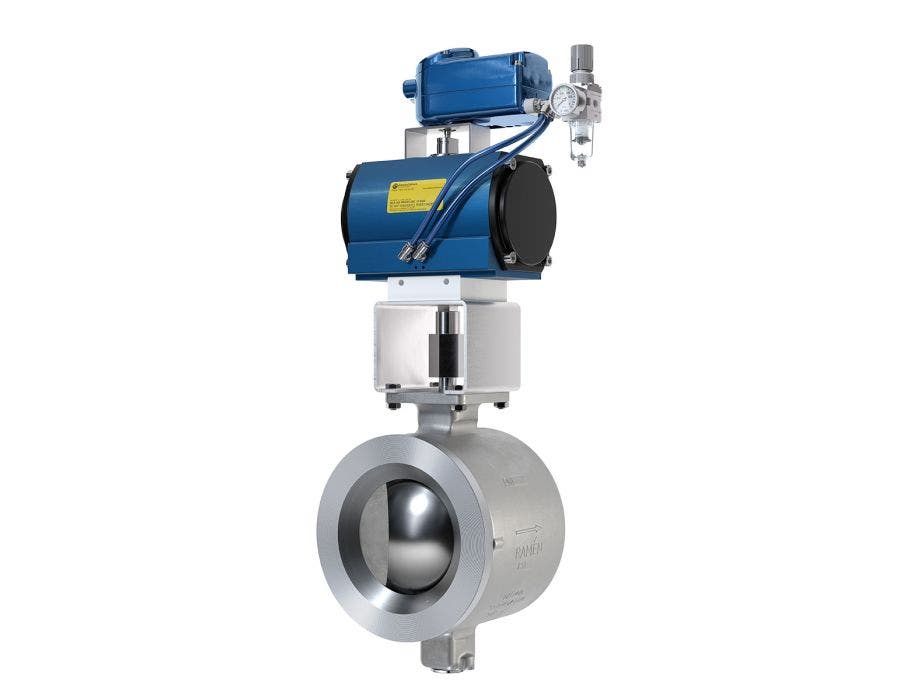

KSC-200-1B-PN16-WM35/SR-SRD998/FB/HC-F-PA

128 500 kr
I lager
Artikelnummer
120-1-8085

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-200-1B-PN16-WM35/SR-SRD998/FB/HC-F-PA
Ursprungsland Sverige
Modell KSC Pneumatisk Reglerande
Ventil storlek [DN] 200
Säte Metalsäte / Solid Stellite
Typ av manöverdon Enkelverkande, fjäderretur
Återföring 4-20 mA
Bruttovikt [kg] 0
Nettovikt [kg] 58.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 859
Höjd [mm] 210
Bredd [mm] 366
PN PN16
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM35/SR
Lägesställare SE - SRD998
Insignal 4-20 mA
Återföring 4-20 mA
Matning min 6 bar
Applikation Vätska, Gas
Kvs [m3/h] 1365
Cv [gpm] 1600

Ramén KulSektorventil typ KS-1B, DN200, PN16

Kvs/Cv = 1365/1600

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/16)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM35, fjäder stänger

------

Lägesställare Foxboro typ SRD998 (intelligent positioner), HART (4-20mA),

enkelverkande, standardflöde (Cv 0,2) – standardprestanda luft (max 6 bar)

Avancerad diagnostik med återkoppling 4-20mA

Fail Safe, luftanslutning 1/4” NPT, elektrisk anslutning M20x1,5

ATEX / IEC Ex: II 2G Ex ia IIC T4/T6 Gb, II 1D Ex ia IIIC T100°C Da

Filterregulator typ AW20-A, 1/4“ NPT, område 0,5-7 bar, inklusive manometer

------

Med slang i plast och kopplingar i mässing
