KSC-200-1B-PN16-AUQ600/230VAC/FB

151 120 kr
I lager
Artikelnummer
120-1-7045

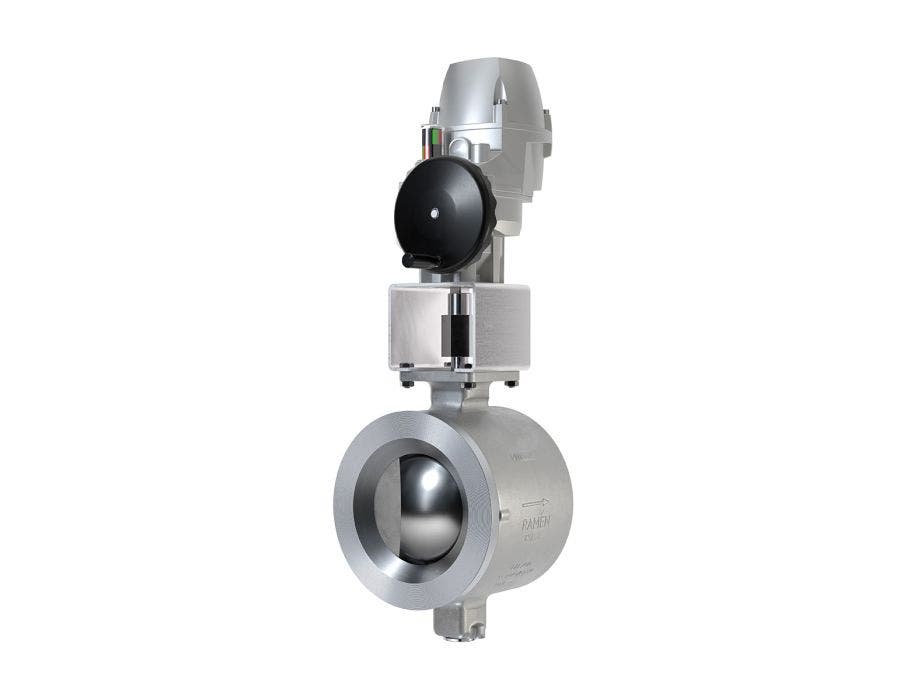

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-200-1B-PN16-AUQ600/230VAC/FB
Ursprungsland Sverige
Modell KSC Elektrisk Reglerande
Storlek [DN] DN200
Säte Metall Säte
Typ av manöverdon Elektriskt
Återföring Ändlägesbrytare
Storlek (") 8"
Typ KulSektorventil
Säte material Solid Stellite
Tätning FKM
Material hus 1.4409
Trim Material 1.4409 +Expanite®
Sätering 1.4409
Trim no. 1B
Anslutning Inspänd mellan flänsar
Bygglängd [mm] 210
Maxtryck 16 Bar
Tryckklass [Bar] PN16
Max temperatur [°C] +200
Min Temperatur [°C] -40
Läckage klass ANSI /FCI 70-2 Class IV
Kvs [m3/h] 1365
Cv [gpm] 1600
Karakteristik Likprocentig
Driftsmetod Elektrisk
Don modell Auma Profox Q600
Lägesställare Ja
Ändlägesindikering Ja
Insignal 4-20 mA
Återföring 4-20 mA
Matning 1-ph 100-240VAC, 50/60Hz
Syrgasavfettad Nej
Applikation Förorenad och slitande media
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Längd [mm] 834
Höjd [mm] 339
Bredd [mm] 274
Nettovikt [kg] 49.0
Statistikkod 84818059
Applikationer Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Kemikalier

Ramén KulSektorventil typ KS-1B, DN200, PN16

Kvs/Cv = 1365/1600

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/16)

------

Elektriskt ställdon Auma Profox Q600, reglerdrift S4-50%

Manöver och indikeringar via I/O interface, positioner 4-20mA,

reläutgångar öppen-stängd-fel, lägesåterföring 4-20mA

Motor 1-fas 100-240VAC, 50/60Hz, motorskydd, isolationsklass F

Vridmoment 240-600 Nm, max reglermoment 300 Nm, hastighet/ställtid 45-320 sek

Handratt, mekanisk lägesvisare, kapslingsklass IP67

Inkopplingsschema: TPCP00A1B1A100000
