KSC-200-1B-PN16-AUQ600/230VAC
Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.
| Benämning | KSC-200-1B-PN16-AUQ600/230VAC |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Elektrisk ON/OFF |
| Storlek [DN] | DN200 |
| Säte | Metall Säte |
| Typ av manöverdon | Elektriskt |
| Återföring | Ändlägesbrytare |
| Storlek (") | 8" |
| Typ | KulSektorventil |
| Säte material | Solid Stellite |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 +Expanite® |
| Sätering | 1.4409 |
| Trim no. | 1B |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 210 |
| Maxtryck | 16 Bar |
| Tryckklass [Bar] | PN16 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class IV |
| Kvs [m3/h] | 1365 |
| Cv [gpm] | 1600 |
| Karakteristik | Likprocentig |
| Driftsmetod | Electric Actuated |
| Don modell | Auma Profox Q600 |
| Lägesställare | - |
| Ändlägesindikering | Ja |
| Insignal | 24 VDC |
| Återföring | Switch - max 250V AC 16A, 125V DC 0.6A |
| Matning | 1-ph 100-240VAC, 50/60Hz |
| Syrgasavfettad | Nej |
| Applikation | Förorenad och slitande media |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 834 |
| Höjd [mm] | 339 |
| Bredd [mm] | 274 |
| Nettovikt [kg] | 49.0 |
| Statistikkod | 84818059 |
| Applications | Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Kemikalier |

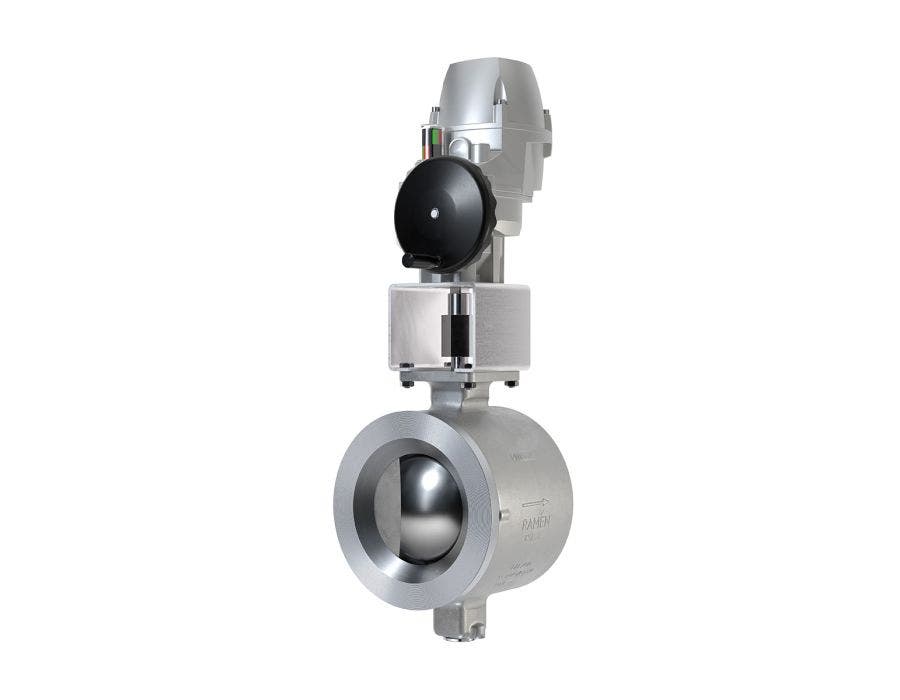

Ramén KulSektorventil typ KS-1B, DN200, PN16
Kvs/Cv = 1365/1600
Hus: 1.4409 / Kulsektor: 1.4409+Cr
Sätesring: Stellite (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/16)
------
Elektriskt ställdon Auma Profox Q600, On/Off drift S2-15min
Manöver och indikeringar via I/O interface, styrning 24VDC öppna-stäng,
reläutgångar öppen-stängd-fel, lägesåterföring 4-20mA
Motor 1-fas 100-240VAC, 50/60Hz, motorskydd, isolationsklass F
Vridmoment 240-600 Nm, hastighet/ställtid 45-320 sek
Handratt, mekanisk lägesvisare, kapslingsklass IP67
Inkopplingsschema TPCP00A1A1A100000
