KSC-200-1-PN16-WM35/SR-SV/24VDC

91 220 kr
I lager
Artikelnummer
120-1-5065

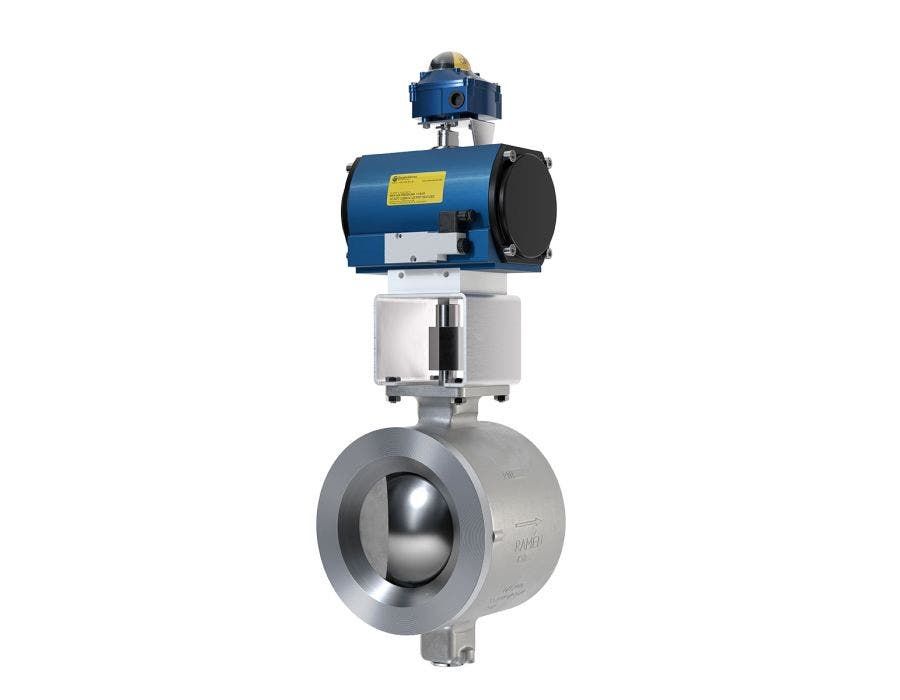

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-200-1-PN16-WM35/SR-SV/24VDC
Ursprungsland Sverige
Modell KSC Pneumatisk ON/OFF
Ventil storlek [DN] 200
Säte Mjukt Säte / Kolfiberarmerad PTFE
Typ av manöverdon Enkelverkande, fjäderretur
Återföring Ändlägesbrytare
Bruttovikt [kg] 0
Nettovikt [kg] 64.0
Volym förpackning [mm] 0
Statistikkod 84818059
Längd [mm] 1044
Höjd [mm] 210
Bredd [mm] 274
PN PN16
Anslutning Inspänd mellan flänsar
Ställdon Pneumatic WM35/SR
Lägesställare -
Insignal 24 VDC
Återföring -
Matning min 6 bar
Applikation Vätska, Gas
Kvs [m3/h] 1365
Cv [gpm] 1600

Ramén KulSektorventil typ KS-1, DN200, PN16

Kvs/Cv = 1365/1600

Hus: 1.4409 / Kulsektor: 1.4409

Sätesring: kol-grafitfylld PTFE (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/16)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM35, fjäder stänger

------

Gränslägesbrytarbox ITS100, mekanisk 3-tråds

------

Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning

3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC



Inga typiska applikationer tillgängliga för denna produkt.
