KSC-200-1-PN16-AUQ600/230VAC/FB
The Model 4381 is a stainless steel pressure reducing regulator designed to handle small to mid-capacity flow rates in general, chemical, or cryogenic services. This unit is capable of controlling outlet pressure to a level between 2 and 500 Psig (.14 and 34.5 Barg).
| Benämning | KSC-200-1-PN16-AUQ600/230VAC/FB |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Elektrisk Reglerande |
| Storlek [DN] | DN200 |
| Säte | Mjukt Säte |
| Typ av manöverdon | Elektriskt |
| Återföring | Ändlägesbrytare |
| Storlek (") | 8" |
| Typ | KulSektorventil |
| Säte material | PTFE (Carbon/graphite reinforced) |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 |
| Sätering | 1.4409 |
| Trim no. | 1 |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 210 |
| Maxtryck | 16 Bar |
| Tryckklass [Bar] | PN16 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 1365 |
| Cv [gpm] | 1600 |
| Karakteristik | Likprocentig |
| Driftsmetod | Elektrisk |
| Don modell | Auma Profox Q600 |
| Lägesställare | Ja |
| Ändlägesindikering | Ja |
| Insignal | 4-20 mA |
| Återföring | 4-20 mA |
| Matning | 1-ph 100-240VAC, 50/60Hz |
| Syrgasavfettad | Nej |
| Applikation | Rena och icke slitande vätskor/gaser |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 834 |
| Höjd [mm] | 339 |
| Bredd [mm] | 274 |
| Nettovikt [kg] | 49.0 |
| Statistikkod | 84818059 |
| Applikationer | Dricksvatten, Korrosiva Gaser, Energi gaser, Inerta gaser |

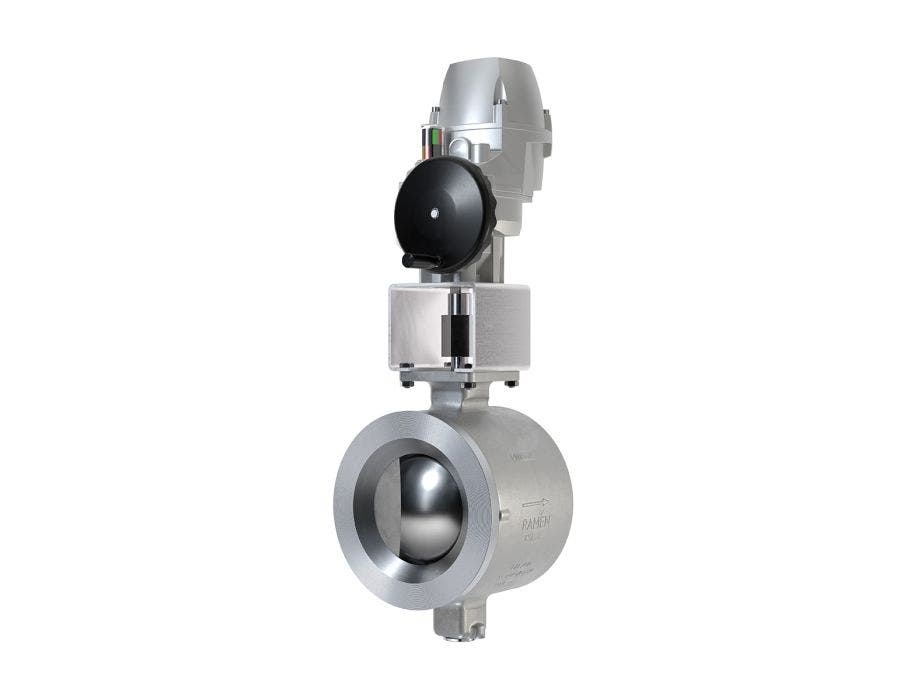

Ramén KulSektorventil typ KS-1, DN200, PN16
Kvs/Cv = 1365/1600
Hus: 1.4409 / Kulsektor: 1.4409
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/16)
------
Elektriskt ställdon Auma Profox Q600, reglerdrift S4-50%
Manöver och indikeringar via I/O interface, positioner 4-20mA,
reläutgångar öppen-stängd-fel, lägesåterföring 4-20mA
Motor 1-fas 100-240VAC, 50/60Hz, motorskydd, isolationsklass F
Vridmoment 240-600 Nm, max reglermoment 300 Nm, hastighet/ställtid 45-320 sek
Handratt, mekanisk lägesvisare, kapslingsklass IP67
Inkopplingsschema: TPCP00A1B1A100000
