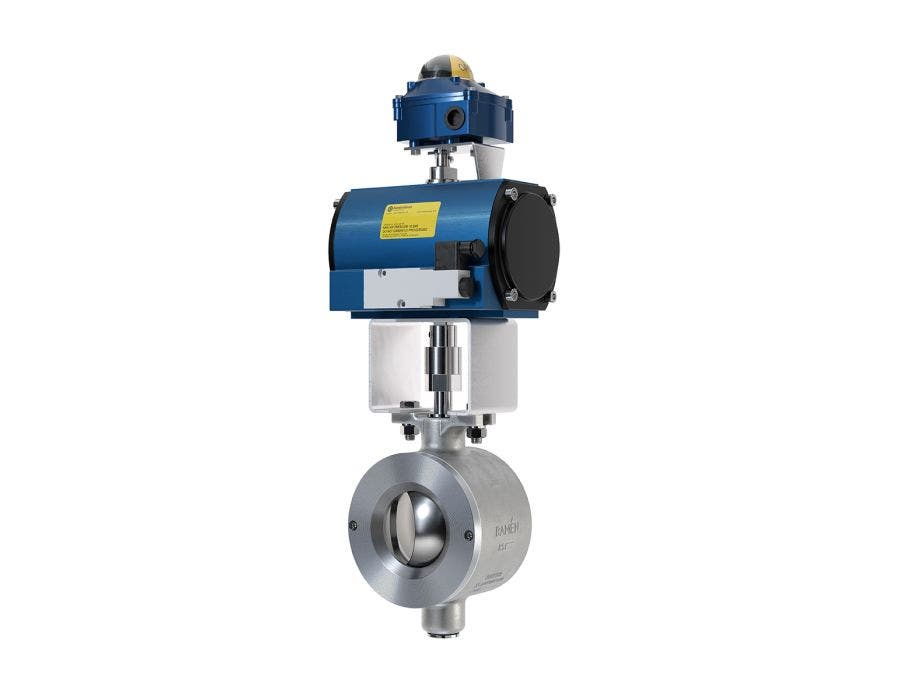

KSC-100-1B-PN25-WM20/SR-SV/24VDC

51 210 kr
I lager
Artikelnummer
120-1-7063

Ramén Kulsektorventil i KSC-utförande är en innovativ helhetslösning för effektiv reglering av gaser och vätskor. I det här utförandet har Ramén Kulsektorventil kombinerats med exklusivt utvalda tillbehör, vilket gör det till ett av de mest reglernoggranna och kompakta ventilpaketen på marknaden. KSC levereras med elektriskt eller pneumatiskt manöverdon, lägesställare samt filterregulator eller magnetventill. För en optimal livscykelkostnad levereras ventilen antingen med mjuktätande eller metalltätande säte, beroende på vilket media som ska kontrolleras.

Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KSC-100-1B-PN25-WM20/SR-SV/24VDC
Ursprungsland Sverige
Modell KSC Pneumatisk ON/OFF
Storlek [DN] DN100
Säte Metall Säte
Typ av manöverdon Enkelverkande, fjäderretur
Återföring Ändlägesbrytare
Storlek (") 4"
Typ KulSektorventil
Säte material Solid Stellite
Tätning FKM
Material hus 1.4409
Trim Material 1.4409 +Expanite®
Sätering 1.4409
Trim no. 1B
Anslutning Inspänd mellan flänsar
Bygglängd [mm] 112
Maxtryck 25 Bar
Tryckklass [Bar] PN25
Max temperatur [°C] +200
Min Temperatur [°C] -40
Läckage klass ANSI /FCI 70-2 Class IV
Kvs [m3/h] 390
Cv [gpm] 460
Karakteristik Likprocentig
Driftsmetod Pneumatisk
Don modell WM20SR
Lägesställare -
Tillbehör Magnetventil 3/2-Way 24Vdc
Ändlägesindikering Ja
Insignal 4-20 mA
Återföring Switch - max 250V AC 16A, 125V DC 0.6A
Matning min 6 bar
Syrgasavfettad Nej
Applikation Förorenad och slitande media
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Längd [mm] 480
Höjd [mm] 159
Bredd [mm] 226
Nettovikt [kg] 23.0
Statistikkod 84818059
Applikationer Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Kemikalier

Ramén KulSektorventil typ KS-1B, DN100, PN25

Kvs/Cv = 390/460

Hus: 1.4409 / Kulsektor: 1.4409+Cr

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/25)

------

Enkelverkande pneumatiskt manöverdon WireMatic typ WM20, fjäder stänger

------

Gränslägesbrytarbox ITS100, mekanisk 3-tråds

------

Magnetventil pilotstyrd, anslutning Namur, hus i aluminium, NBR tätning

3/2-vägs, inställningsområde 1,5 - 8 bar, anslutning 1/4”, 24VDC
