KS-80-11A-PN25-MMS
Ramén KS Kulsektorventil är den optimala reglerventilen för industriella processer där precision och slitstyrka är avgörande. Tillverkad i rostfritt stål och utrustad med ett kol/grafitförstärkt PTFE-säte, samt o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon®, som effektivt skyddar ventilaxeln mot mediet. För att ytterligare optimera prestandan kan ventilen förses med metallsäte i Standardstellite eller djupt säte i Stellite.
Ramén KS Kulsektorventil är ytbehandlad med miljövänliga SuperExpanite®, vilket gör den exceptionellt slitstark och idealisk för slitande media och tuffa förhållanden samtidigt som den har låg miljöpåverkan. Användningsområdena är många: från rena vätskor och gaser vid måttliga tryck och temperaturer till mer krävande miljöer som slurry, pulver och applikationer med höga hastigheter, stora differenstryck och begynnande kavitation. KS-ventilen utmärker sig genom att erbjuda fördelar såsom kompakt design, lång livslängd samt enkelt och minimalt underhållsbehov.
I det här utförandet levereras ventilen med en montagesats för ställdon enligt EN-ISO 5211. Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).
| Benämning | KS-80-11A-PN25-MMS |
|---|---|
| Ursprungsland | Sverige |
| Modell | KS-11A |
| Storlek [DN] | DN80 |
| Storlek (") | 3" |
| Typ | KulSektorventil |
| Säte | Mjukt Säte |
| Säte material | PTFE (Carbon/graphite reinforced) |
| Tätning | FKM |
| Material hus | 1.4547 |
| Trim Material | 1.4547 |
| Sätering | 1.4547 |
| Trim no. | 11A |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 95 |
| Maxtryck | 25 Bar |
| Tryckklass [Bar] | PN25 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 255 |
| Cv [gpm] | 300 |
| Karakteristik | Likprocentig |
| Syrgasavfettad | Nej |
| ISO 5211 | F07-F10/17-22 |
| Torque [Nm] | 80-200, 200 Max |
| Applikation | Rent havs/saltvatten, blekningsprocesser, korrosiva media |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 0 |
| Höjd [mm] | 0 |
| Bredd [mm] | 0 |
| Nettovikt [kg] | 7.1 |
| Statistikkod | 84818059 |
| Applikationer | Industriellt avlopp, Korrosiva Gaser, Kemikalier |

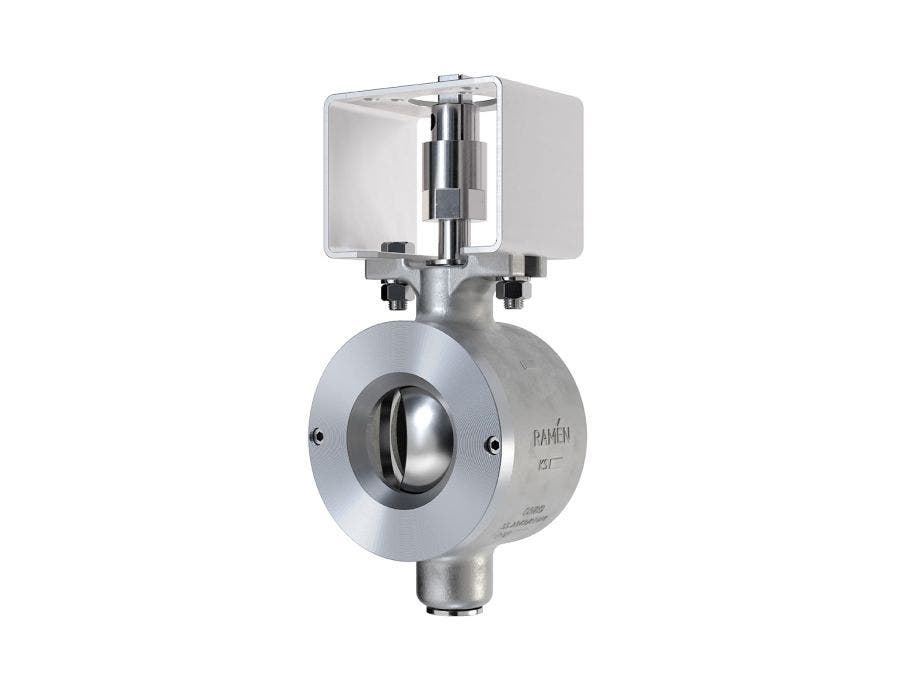

Ramén KulSektorventil typ KS-11A, DN80, PN25
Kvs/Cv = 255/300
Hus: 1.4547 / Kulsektor: 1.4547+Exp.
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/25)
Med montagesats i rostfritt stål F07-F10/17, ISO 5211
