KS-50-1-PN40-MS

18 610 kr
I lager
Artikelnummer
120-1-1050

Ramén Kulsektorventil är en mjuktätande reglerventil i rostfritt stål med ett kol/grafitförstärkt PTFE-säte med o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon® för att skydda ventilaxeln mot mediet. Ventilen kan förses med metallsäte i Standardstellite eller djupt säte i Stellite för förbättrad prestanda. Hårdkromad kulsektor och hållarring, lämpliga för slitande media och tuffa förhållanden. Ventilen används i industriella applikationer för rena, icke-slitande vätskor eller gaser vid måttliga tryckområden, tryckfall och temperaturer. Liksom för slurry och pulver vid höga hastigheter, höga differenstryck och begynnande kavitation. Ventilen är försedd med en låsbar handspak.

Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).



Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KS-50-1-PN40-MS
Ursprungsland Sverige
Modell KS-1
Storlek [DN] DN50
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Storlek (") 2"
Typ KulSektorventil
Säte Mjukt Säte
Säte material PTFE (Carbon/graphite reinforced)
Tätning FKM
Material hus 1.4409
Trim Material 1.4409
Trim no. 1
Sätering 1.4409
Anslutning Inspänd mellan flänsar
Bygglängd [mm] 71
Maxtryck 40 Bar
Tryckklass [Bar] PN40
Max temperatur [°C] +200
Min Temperatur [°C] -40
Läckage klass ANSI /FCI 70-2 Class VI
Kvs [m3/h] 94.0
Cv [gpm] 110
Karakteristik Likprocentig
Driftsmetod Manual Operated
Lättverk (hävarm) Ja
Syrgasavfettad Nej
Applikation Rena och icke slitande vätskor/gaser
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Längd [mm] 240
Höjd [mm] 218
Bredd [mm] 116
Nettovikt [kg] 3.5
Statistikkod 84818059
Applications Olja, Industriellt avlopp, Livsmedel, Dricksvatten, Energi gaser, Inerta gaser, Kemikalier

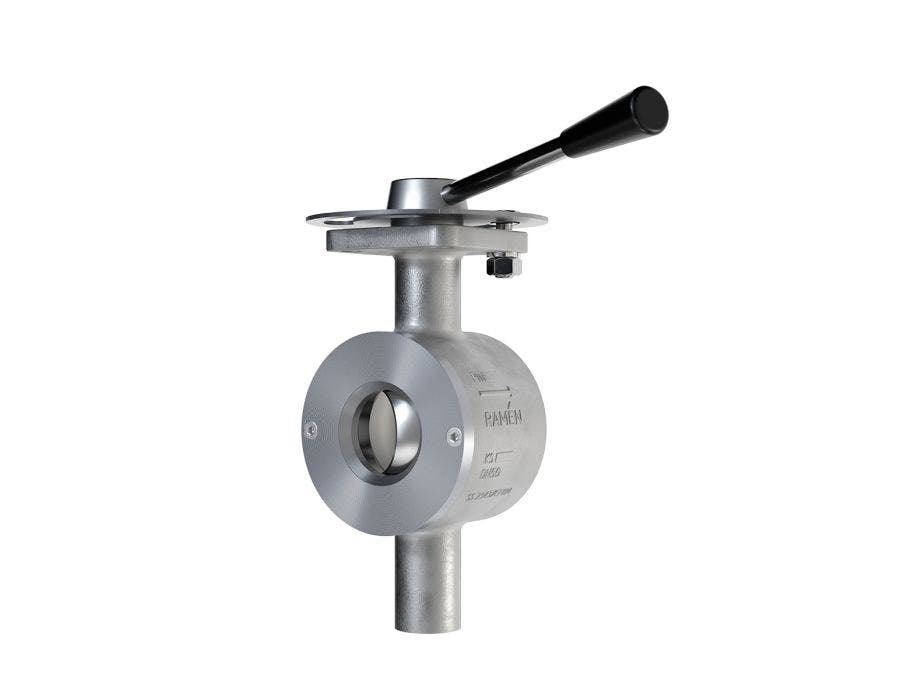

Ramén KulSektorventil typ KS-1, DN50, PN40

Kvs/Cv = 94/110

Hus: 1.4409 / Kulsektor: 1.4409

Sätesring: kol-grafitfylld PTFE (pos 10)

O-ringar: FKM (pos 13/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Med låsbar handspak i rostfritt stål
