KS-40/32-1C-PN40-MS

25 050 kr
I lager
Artikelnummer
120-1-1090

Ramén Kulsektorventil är en mjuktätande reglerventil i rostfritt stål med ett kol/grafitförstärkt PTFE-säte med o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon® för att skydda ventilaxeln mot mediet. Ventilen kan förses med metallsäte i Standardstellite eller djupt säte i Stellite för förbättrad prestanda. Hårdkromad kulsektor och hållarring, lämpliga för slitande media och tuffa förhållanden. Ventilen används i industriella applikationer för rena, icke-slitande vätskor eller gaser vid måttliga tryckområden, tryckfall och temperaturer. Liksom för slurry och pulver vid höga hastigheter, höga differenstryck och begynnande kavitation. Ventilen är försedd med en låsbar handspak.

Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).



Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KS-40/32-1C-PN40-MS
Ursprungsland Sverige
Modell KS-1C
Storlek [DN] DN40/32
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Storlek (") 1 1/2"
Typ KulSektorventil
Säte Metall Säte
Säte material Solid Stellite
Tätning FKM
Material hus 1.4409
Trim Material 1.4409 +Expanite®
Trim no. 1C
Sätering 1.4409 + Expanite®
Anslutning Inspänd mellan flänsar
Bygglängd [mm] 71
Maxtryck 40 Bar
Tryckklass [Bar] PN40
Max temperatur [°C] +200
Min Temperatur [°C] -40
Läckage klass ANSI /FCI 70-2 Class IV
Kvs [m3/h] 64.0
Cv [gpm] 75.0
Karakteristik Likprocentig
Driftsmetod Manuellt styrd
Lättverk (hävarm) Ja
Syrgasavfettad Nej
Applikation Slitande media med begynnande kavitation
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Längd [mm] 240
Höjd [mm] 218
Bredd [mm] 116
Nettovikt [kg] 3.5
Statistikkod 84818059
Applikationer Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Energi gaser, Inerta gaser, Kemikalier, Slurry

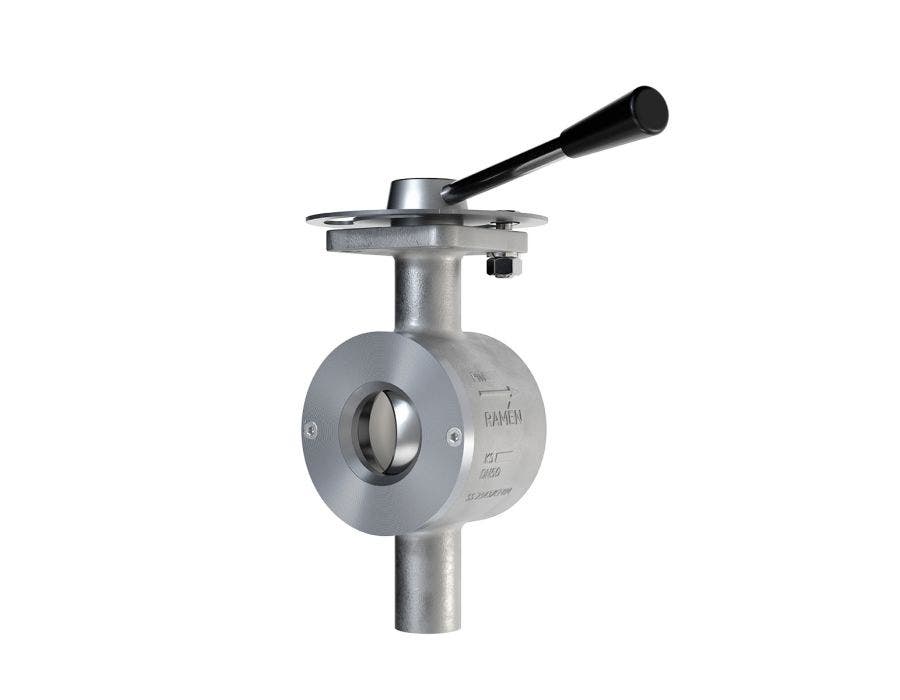

Ramén KulSektorventil typ KS-1C, DN40/32, PN40

Kvs/Cv = 64/75

Hus: 1.4409 / Kulsektor: 1.4409+Exp.

Sätesring: Stellite (pos 10)

Hållarring: 1.4409+Cr

O-ringar: FKM (pos 13/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Med låsbar handspak i rostfritt stål



Inga typiska applikationer tillgängliga för denna produkt.
