KS-40/25-1-PN40-WM12/DA-PS2
63 630 kr
I lager
Artikelnummer
120-1-1425
| Benämning | KS-40/25-1-PN40-WM12/DA-PS2 |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Pneumatisk Reglerande |
| Storlek [DN] | DN40/25 |
| Säte | Mjukt Säte |
| Typ av manöverdon | Dubbelverkande |
| Återföring | Utan feedback |
| Storlek (") | 1 1/2" |
| Typ | KulSektorventil |
| Säte material | PTFE (Carbon/graphite reinforced) |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 |
| Sätering | 1.4409 |
| Trim no. | 1 |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 71 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 34.0 |
| Cv [gpm] | 40.0 |
| Karakteristik | Likprocentig |
| Driftsmetod | Pneumatisk |
| Don modell | WM12DA |
| Lägesställare | Ja |
| Tillbehör | Filterregulator med manometer |
| Ändlägesindikering | Nei |
| Insignal | 4-20 mA |
| Återföring | - |
| Matning | 6 Bar |
| Syrgasavfettad | Nej |
| Applikation | Rena och icke slitande vätskor/gaser |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Nettovikt [kg] | 10.3 |
| Statistikkod | 84818059 |
| Applikationer | Dricksvatten, Korrosiva Gaser, Energi gaser, Inerta gaser |

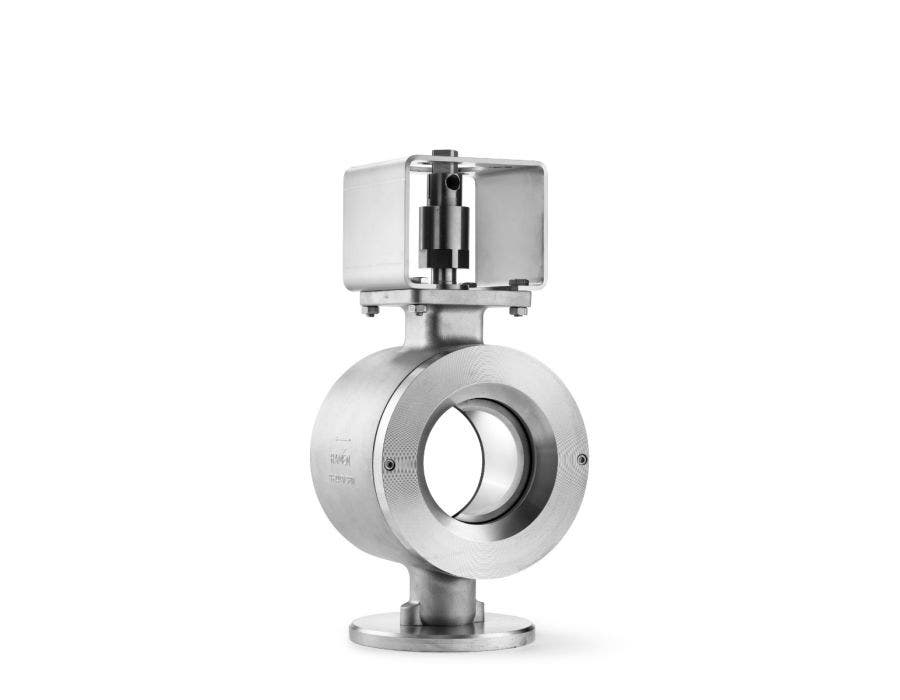

Ramén KulSektorventil typ KS-1, DN40/25, PN40
Kvs/Cv = 34/40
Hus: 1.4409 / Kulsektor: 1.4409
Sätesring: PTFE (pos 10)
O-ringar: Viton (pos 13/14/15/16)
För inspänning mellan flänsar (PN10/40)
Pneumatisk dubbelverkande ställdon Wirematic (Typ 1)
Moment 122 Nm vid matning 6 bar/80 psi
Temperaturområde (standard) -30°C till +80°C
O-ringar av NBR
Digital lägesställare Siemens 6DR5020-0NG00-0AA0
matningsluft 5-7 bar, ansl 1/4" BSP, kabelingång M20,
plastkapslad, insignal 4-20 mA öppnar
