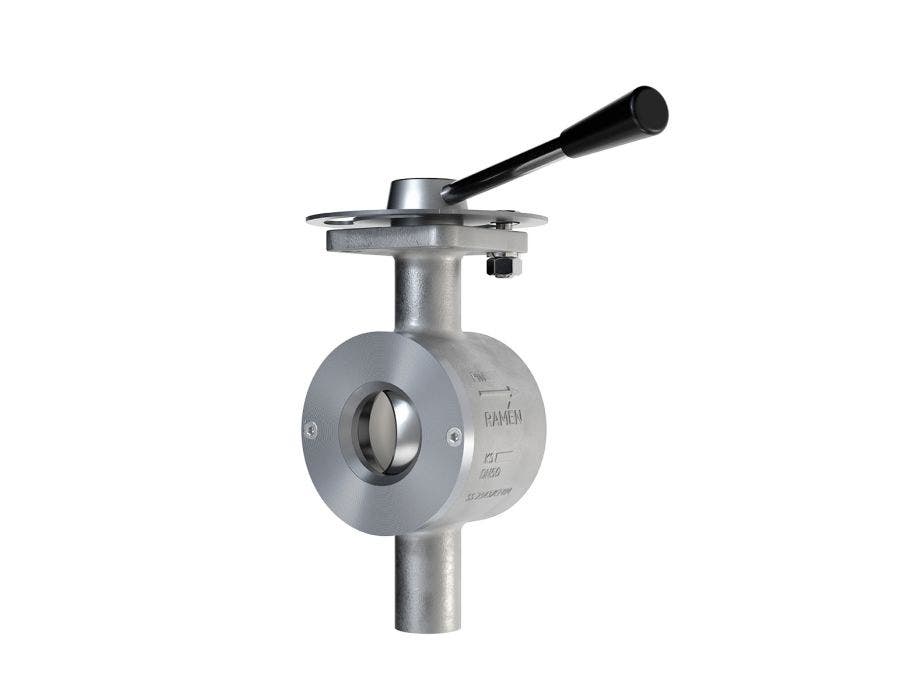

KS-40/25-1-PN40-MS
Ramén KS Kulsektorventil är den optimala reglerventilen för industriella processer där precision och slitstyrka är avgörande. Tillverkad i rostfritt stål och utrustad med ett kol/grafitförstärkt PTFE-säte, samt o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon®, som effektivt skyddar ventilaxeln mot mediet. För att ytterligare optimera prestandan kan ventilen förses med metallsäte i Standardstellite eller djupt säte i Stellite.
Ramén KS Kulsektorventil är ytbehandlad med miljövänliga SuperExpanite®, vilket gör den exceptionellt slitstark och idealisk för slitande media och tuffa förhållanden samtidigt som den har låg miljöpåverkan. Användningsområdena är många: från rena vätskor och gaser vid måttliga tryck och temperaturer till mer krävande miljöer som slurry, pulver och applikationer med höga hastigheter, stora differenstryck och begynnande kavitation. KS-ventilen utmärker sig genom att erbjuda fördelar såsom kompakt design, lång livslängd samt enkelt och minimalt underhållsbehov.
I det här utförandet är Ramén KS Kulsektorventil försedd med en låsbar handspak. Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).
Ramén KS Kulsektorventil finns i fem olika varianter: KS-1, KS-1A, KS-1B, KS-1C och KS-1E. Kontakta oss för att hitta bästa alternativet för din applikation.
| Benämning | KS-40/25-1-PN40-MS |
|---|---|
| Ursprungsland | Sverige |
| Modell | KS-1 |
| Storlek [DN] | DN40/25 |
| Temperaturområde | -196 till +65 |
| Anslutning | NPT-invändig, BSPP-invändig gänga (typ G), hylssvetsanslutningar och stumsvetsanslutningar, stumsvets |
| Certifikat | Modul D1 , godkänCE-märkt enligt PED 2014/68/EU, kategori II, nande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Storlek (") | 1 1/2" |
| Typ | Kulsektorventil |
| Säte | Mjukt Säte |
| Säte material | PTFE med kol/grafitförstärkning |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 |
| Trim no. | 1 |
| Sätering | 1.4409 |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 71 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -25 |
| Läckage klass | ANSI / FCI 70-2 Klass VI |
| Kvs [m3/h] | 34.0 |
| Cv [gpm] | 40.0 |
| Karakteristik | Likprocentig |
| Konfiguration | Manuellt styrd |
| Lättverk (hävarm) | Ja |
| Syrgasavfettad | Nej |
| Applikation | Rena och icke slitande vätskor/gaser |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Processmedia | Olja, Industriellt avlopp, Dricksvatten, Energi gaser, Inerta gaser, Kemikalier, Sanitär media |
Ramén KulSektorventil typ KS-1, DN40/25, PN40
Kvs/Cv = 34/40
Hus: 1.4409 / Kulsektor: 1.4409
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/15/16)
För inspänning mellan flänsar (PN 10/40)
Med låsbar handspak i rostfritt stål
| Längd [mm] | 240 |
|---|---|
| Höjd [mm] | 218 |
| Bredd [mm] | 116 |
| Nettovikt [kg] | 3.5 |
| Statistikkod | 84818059 |
