KS-25/20-1A-PN40-O2C-WM8/DA-PMV/D30/HC-PA
59 340 kr
I lager
Artikelnummer
120-2-1003
| Benämning | KS-25/20-1A-PN40-O2C-WM8/DA-PMV/D30/HC-PA |
|---|---|
| Ursprungsland | Sverige |
| Modell | KSC Pneumatisk Reglerande |
| Storlek [DN] | DN25/20 |
| Säte | Mjukt Säte |
| Typ av manöverdon | Dubbelverkande |
| Återföring | Utan feedback |
| Storlek (") | 1" |
| Typ | KulSektorventil |
| Säte material | PTFE (Carbon/graphite reinforced) |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4435 + Expanite® |
| Sätering | 1.4432 |
| Trim no. | 1A |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 50 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class VI |
| Kvs [m3/h] | 21.0 |
| Cv [gpm] | 25.0 |
| Karakteristik | Likprocentig |
| Driftsmetod | Pneumatisk |
| Don modell | WM8DA |
| Lägesställare | Ja |
| Tillbehör | Filterregulator med manometer |
| Insignal | 4-20 mA |
| Återföring | - |
| Matning | 6 Bar |
| Syrgasavfettad | Ja |
| Applikation | Gaser, ångor och vätskor |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Nettovikt [kg] | 9.0 |
| Statistikkod | 84818059 |
| Applikationer | Olja, Industriellt avlopp, Livsmedel, Dricksvatten, Korrosiva Gaser, Energi gaser, Inerta gaser, Kemikalier |

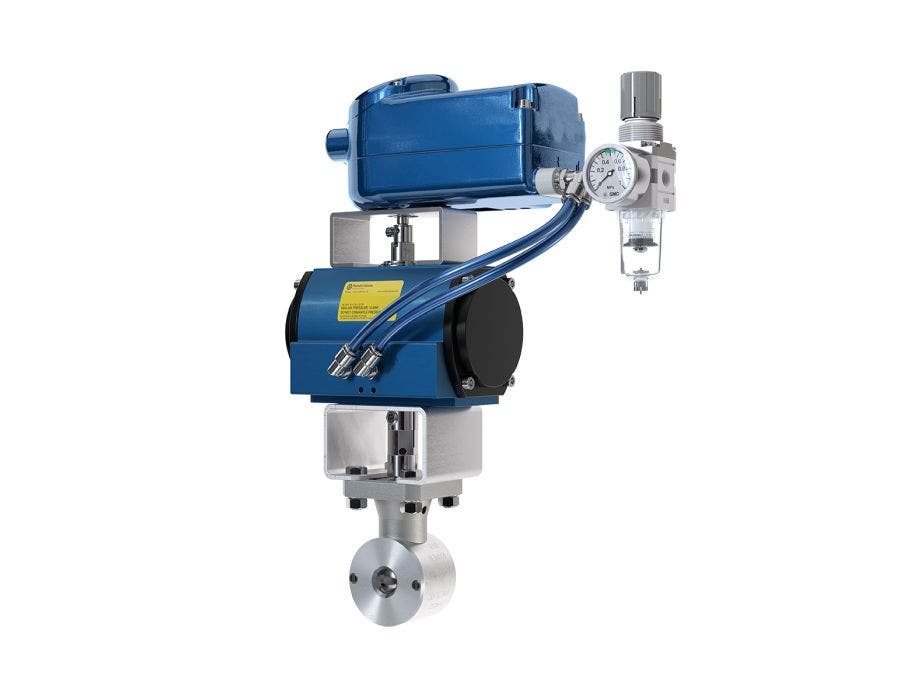

Ramén KulSektorventil typ KS-1A, DN25/20, PN40
Kvs/Cv = 21/25
Hus: 1.4432 / Kulsektor: 1.4435+Cr
Sätesring: kol-grafitfylld PTFE (pos 10)
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/40)
Avfettad för syrgas
Pneumatisk dubbelverkande ställdon Wirematic
Moment 90 Nm vid matning 6 bar/80 psi
Temperaturområde (standard) -30°C till +80°C
O-ringar av NBR
Digital lägesställare D30 med display och mekanisk indikering
Insignal: 4-20 mA med HART
Med slang i plast och kopplingar i mässing
Inga typiska applikationer tillgängliga för denna produkt.
