KS-25/15-1B-PN40-MMS

18 750 kr
I lager
Artikelnummer
115-1-1147

Ramén Kulsektorventil är en mjuktätande reglerventil i rostfritt stål med ett kol/grafitförstärkt PTFE-säte med o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon® för att skydda ventilaxeln mot mediet. Ventilen kan förses med metallsäte i Standardstellite eller djupt säte i Stellite för förbättrad prestanda. Hårdkromad kulsektor och hållarring, lämpliga för slitande media och tuffa förhållanden. Ventilen används i industriella applikationer för rena, icke-slipande vätskor eller gaser vid måttliga tryckområden, tryckfall och temperaturer. Liksom för slurry och pulver vid höga hastigheter, höga differenstryck och begynnande kavitation.  Ventilen levereras med en montagesats för ställdon enligt EN-ISO 5211.

Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).



Har du frågor? Kontakta oss >>
Lägg till i jämförelselista >>
Mer information
Benämning KS-25/15-1B-PN40-MMS
Ursprungsland Sverige
Modell KS-1B
Storlek [DN] DN25/15
Anslutning Inspänning
Storlek (") 1"
Typ KulSektorventil
Säte Metall Säte
Säte material Solid Stellite
Tätning FKM
Material hus 1.4432
Trim Material 1.4435 + Expanite®
Sätering 1.4432
Trim no. 1B
Anslutning Inspänd mellan flänsar
Bygglängd [mm] 50
Maxtryck 40 Bar
Tryckklass [Bar] PN40
Max temperatur [°C] +200
Min Temperatur [°C] -40
Läckage klass ANSI /FCI 70-2 Class IV
Kvs [m3/h] 12.5
Cv [gpm] 15.0
Karakteristik Likprocentig
ISO 5211 F05-07/14-17
Syrgasavfettad Nej
Applikation Förorenad och slitande media
Certifikat CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft)
Längd [mm] 190
Höjd [mm] 80
Bredd [mm] 100
Nettovikt [kg] 2.8
Statistikkod 84818059
Applikationer Olja, Industriellt avlopp, Ånga, Korrosiva Gaser, Kemikalier

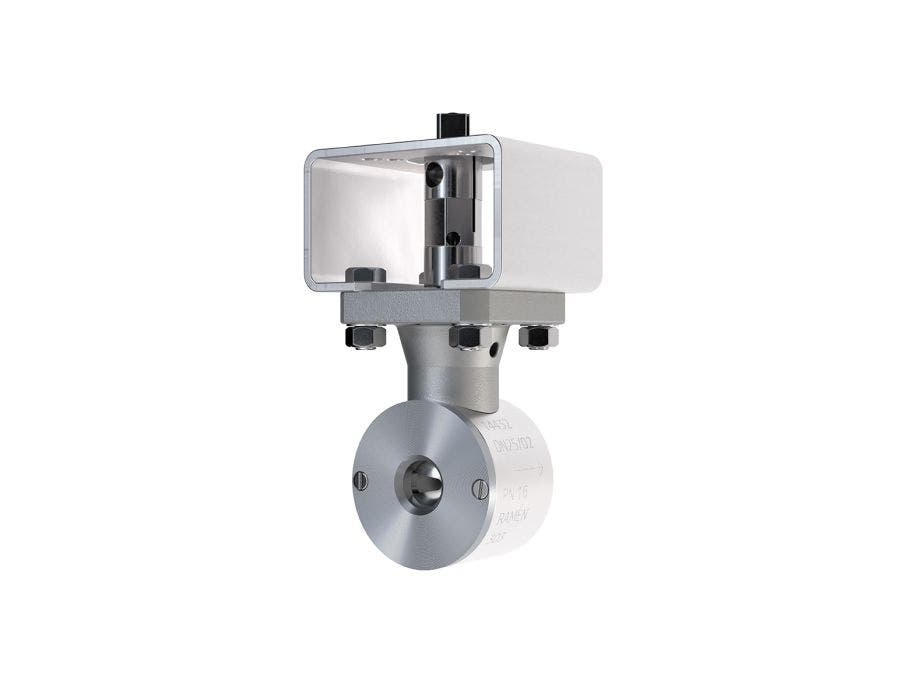

Ramén KulSektorventil typ KS-1B, DN25/15, PN40

Kvs/Cv = 12,5/15

Hus: 1.4432 / Kulsektor: 1.4435+Exp

Sätesring: Stellite (pos 10)

O-ringar: FKM (pos 13/14/15/16)

För inspänning mellan flänsar (PN 10/40)

------

Med montagesats i rostfritt stål F05-F07/14, ISO 5211
