KS-25/0,3-1E-PN40-MS
Ramén Kulsektorventil är en mjuktätande reglerventil i rostfritt stål med ett kol/grafitförstärkt PTFE-säte med o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon® för att skydda ventilaxeln mot mediet. Ventilen kan förses med metallsäte i Standardstellite eller djupt säte i Stellite för förbättrad prestanda. Hårdkromad kulsektor och hållarring, lämpliga för slitande media och tuffa förhållanden. Ventilen används i industriella applikationer för rena, icke-slitande vätskor eller gaser vid måttliga tryckområden, tryckfall och temperaturer. Liksom för slurry och pulver vid höga hastigheter, höga differenstryck och begynnande kavitation. Ventilen är försedd med en låsbar handspak.
Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).
| Benämning | KS-25/0,3-1E-PN40-MS |
|---|---|
| Ursprungsland | Sverige |
| Modell | KS-1E |
| Storlek [DN] | DN25/0,3 |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Storlek (") | 1" |
| Typ | KulSektorventil |
| Säte | Metall Säte |
| Säte material | Deep Stellite |
| Tätning | FKM |
| Material hus | 1.4432 |
| Trim Material | 1.4435 + Expanite® |
| Trim no. | 1E |
| Sätering | 1.4432 + Expanite® |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 50 |
| Maxtryck | 40 Bar |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -40 |
| Läckage klass | ANSI /FCI 70-2 Class IV |
| Kvs [m3/h] | 0.25 |
| Cv [gpm] | 0.3 |
| Karakteristik | Likprocentig |
| Driftsmetod | Manual Operated |
| Lättverk (hävarm) | Ja |
| Syrgasavfettad | Nej |
| Applikation | Mycket slitande media med risk för kavitation |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Längd [mm] | 165 |
| Höjd [mm] | 116 |
| Bredd [mm] | 218 |
| Nettovikt [kg] | 2.3 |
| Statistikkod | 84818059 |
| Applications | Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Energi gaser, Inerta gaser, Kemikalier, Pulver, Slurry |

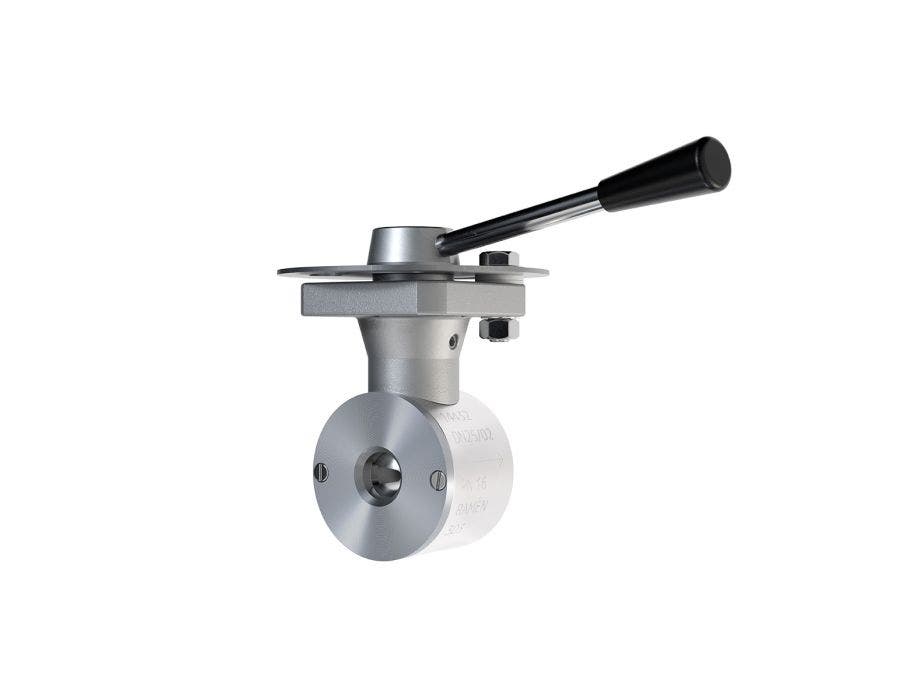

Ramén KulSektorventil typ KS-1E, DN25/0,3 PN40
Kvs/Cv = 0,25/0,3
Hus: 1.4432 / Kulsektor: 1.4435+Cr
Djup sätesring: Stellite (pos 10)
Hållarring: 1.4432+Cr
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/40)
------
Med låsbar handspak i rostfritt stål
