KS-100-1C-PN25-MS
Ramén KS Kulsektorventil är den optimala reglerventilen för industriella processer där precision och slitstyrka är avgörande. Tillverkad i rostfritt stål och utrustad med ett kol/grafitförstärkt PTFE-säte, samt o-ringstätningar av Viton® (FKM) och axeltätning av modifierad PTFE, Rulon®, som effektivt skyddar ventilaxeln mot mediet. För att ytterligare optimera prestandan kan ventilen förses med metallsäte i Standardstellite eller djupt säte i Stellite. För applikationer med extremt slitande media går ventilen även att få med Ramén EDS, en avancerad ytbehandlingsteknik som ger exceptionellt hög slitstyrka och kan användas som ett alternativ till keramiska ventiler.
I standardutförande är Ramén KS Kulsektorventil ytbehandlad med miljövänliga SuperExpanite®, vilket gör den idealisk för slitande media och tuffa förhållanden samtidigt som den har låg miljöpåverkan. Användningsområdena är många: från rena vätskor och gaser vid måttliga tryck och temperaturer till mer krävande miljöer som slurry, pulver och applikationer med höga hastigheter, stora differenstryck och begynnande kavitation. KS-ventilen utmärker sig genom att erbjuda fördelar såsom kompakt design, lång livslängd samt enkelt och minimalt underhållsbehov.

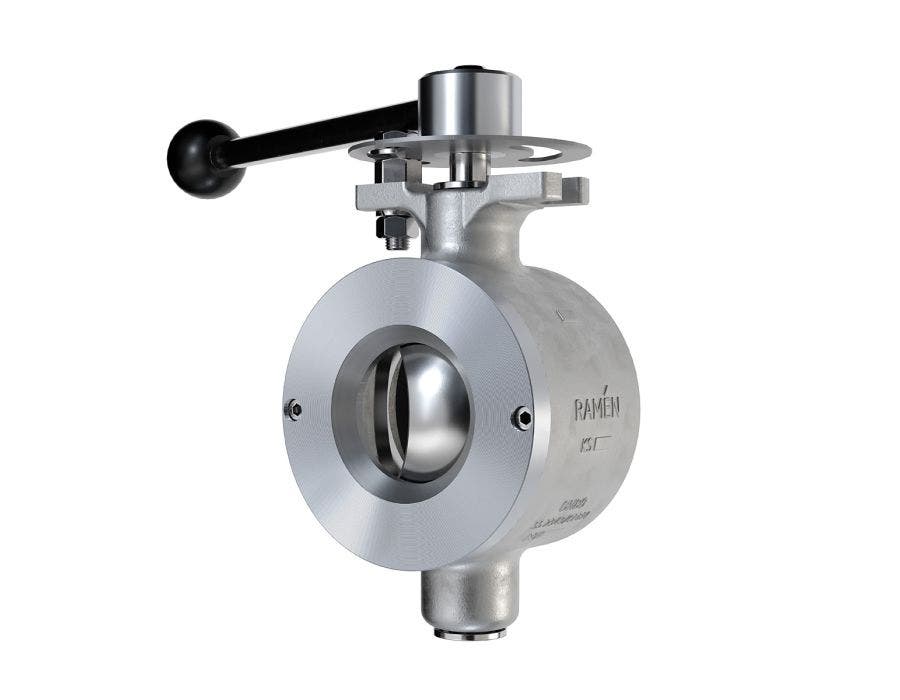

I det här utförandet är Ramén KS Kulsektorventil försedd med en låsbar handspak. Tillverkad i Sverige av Ramén Valves. Certifierad enligt ISO-15848-1-standard för läckage till atmosfär och VDI 2440 (TA-luft).
Ramén KS Kulsektorventil finns i flera olika varianter. Kontakta oss för att hitta bästa alternativet för din applikation.
| Benämning | KS-100-1C-PN25-MS |
|---|---|
| Ursprungsland | Sverige |
| Modell | KS-1C |
| Storlek [DN] | DN100 |
| Storlek (") | 4" |
| Typ | Kulsektorventil |
| Säte | Metall Säte |
| Säte material | Solid Stellite |
| Tätning | FKM |
| Material hus | 1.4409 |
| Trim Material | 1.4409 +Expanite® |
| Trim no. | 1C |
| Sätering | 1.4409 + Expanite® |
| Anslutning | Inspänd mellan flänsar |
| Bygglängd [mm] | 112 |
| Maxtryck | 25 Bar |
| Tryckklass [Bar] | PN25 |
| Max temperatur [°C] | +200 |
| Min Temperatur [°C] | -25 |
| Läckage klass | ANSI / FCI 70-2 Klass IV |
| Kvs [m3/h] | 390 |
| Cv [gpm] | 460 |
| Karakteristik | Likprocentig |
| Konfiguration | Manuellt styrd |
| Lättverk (hävarm) | Ja |
| Applikation | Slitande media med begynnande kavitation |
| Certifikat | CE-märkt enligt PED 2014/68/EU, kategori II, Modul D1 , godkännande enligt ATEX 2014/34/EU, Godkännande gällande läckage till atmosfär enligt ISO 15848-1 och VDI 2440 (TA-luft) |
| Processmedia | Olja, Industriellt avlopp, Dricksvatten, Ånga, Energi gaser, Inerta gaser, Kemikalier, Slurry, Sanitär media |
Ramén KulSektorventil typ KS-1C, DN100, PN25
Kvs/Cv = 390/460
Hus: 1.4409 / Kulsektor: 1.4409+Exp.
Sätesring: Stellite (pos 10)
Hållarring: 1.4409+Exp.
O-ringar: FKM (pos 13/14/15/16)
För inspänning mellan flänsar (PN 10/25)
Med låsbar handspak i rostfritt stål
| Längd [mm] | 286 |
|---|---|
| Höjd [mm] | 352 |
| Bredd [mm] | 160 |
| Nettovikt [kg] | 10.4 |
| Statistikkod | 84818059 |
