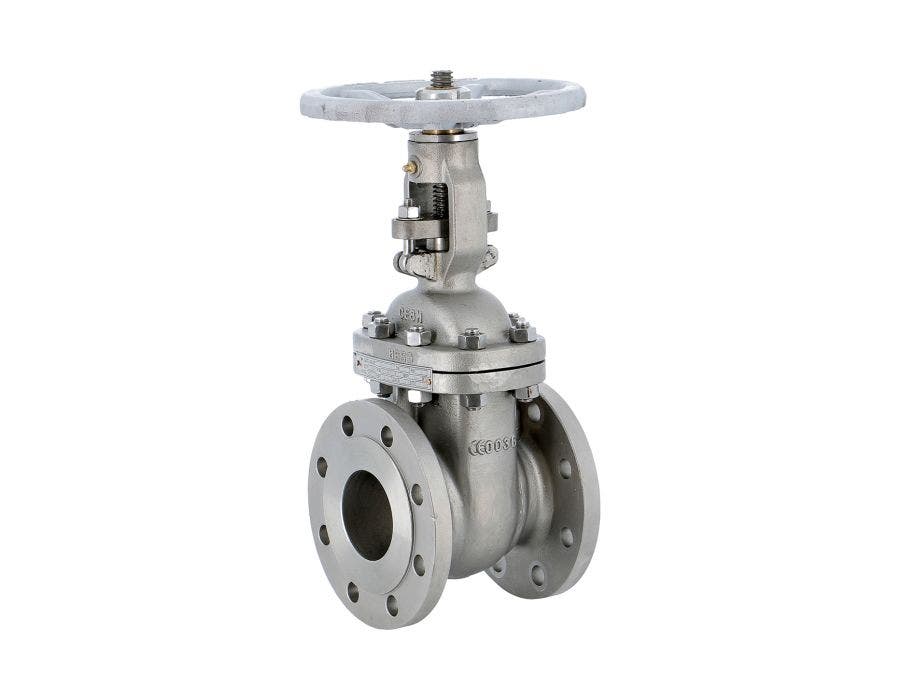

Kilslidventil typ 148, DN65, CF8M, PN16
Syveco kilslidsventil modell 148 är tillverkad av gjutet rostfritt stål och har fullt genomlopp, TRIM 10, med flexibel kil i ett stycke och icke-stigande spindel. Den levereras som standard med flänsad RF PN16 och kort bygglängd och face to face enligt DIN 3202-1 F4. Ventilen har spindelpackning i grafit och hustätning i rostfritt stål och grafit, samt är ATEX-kompatibel. Den är avsedd för ånga, vattenförsörjning, petrokemiska, olje- och gasapplikationer. Finns i storlekar från DN50 till DN300 och har ett driftstemperaturområde från -29°C till +538°C (upp till +300°C för korrosiva vätskor).
| Benämning | Kilslidventil typ 148, DN65, CF8M, PN16 |
|---|---|
| Ursprungsland | Kina |
| Storlek [DN] | DN65 |
| Modell | 148 |
| Typ | Kilslidventil |
| Storlek (") | 2½" |
| Säte | Metall Säte |
| Säte material | ASTM A351 CF8M |
| Tätning | Grafit |
| Material hus | ASTM A351 CF8M |
| Trim Material | ASTM A351 CF8M |
| Anslutning | PN16 RF |
| Bygglängd [mm] | 170 |
| Maxtryck | 16 Bar |
| Tryckklass [Bar] | PN16 |
| Max differenstryck | 16 |
| Max temperatur [°C] | +538 (+300 when Corrosive) |
| Min Temperatur [°C] | -29 |
| Läckage klass | Rate D acc. to EN12266-1 |
| Kvs [m3/h] | 423 |
| Cv [gpm] | 491 |
| Driftsmetod | Manuellt styrd |
| Lättverk (hävarm) | Ja |
| Torque [Nm] | 68 |
| Syrgasavfettad | Nej |
| Certifikat | ISO9001:2015, ISO14001:2015, ATEX Group II Category 2 G/2D Zone 1 & 21 Zone 2 &22 , Material Certificate 3.1(on request), Directive 2014/68/EU Group 1 |
| Applikation | Gaser, ångor och vätskor |
| Höjd [mm] | 240 |
| Längd [mm] | 478 |
| Bredd [mm] | 240 |
| Nettovikt [kg] | 23.0 |
| Statistikkod | 84818063 |
| Applikationer | Olja, Industriellt avlopp, Ånga, Livsmedel, Dricksvatten, Kemikalier, Pulver, Slurry |
Fullt genomlopp och kort modell/bygglängd, L=170 mm
Stigande, icke roterande spindel
Fast icke stigande handratt
Hus, säte, kil och huv i rostfritt stål CF8M, spindel F316
Spindelpackning i grafit och hustätning i rostfritt stål+grafit
TRIM 10 standard AISI 316
Flänsar RF PN16, D=185 mm, K=145 mm, 8x18 mm
Vattenförsörjning, gasolja, ånga, petrokemisk och petroleumindustri
Temperatur min/max -29°C (15,7 bar) till +538°C (7,6 bar)
(max +300°C vid korrosiva/frätande vätskor)
Max arbetstryck 16 bar
Kvs 423 m³/h, vikt 23 kg
Kompatibel med explosiv atmosfär, ATEX zon 1/21 och zon 2/22
