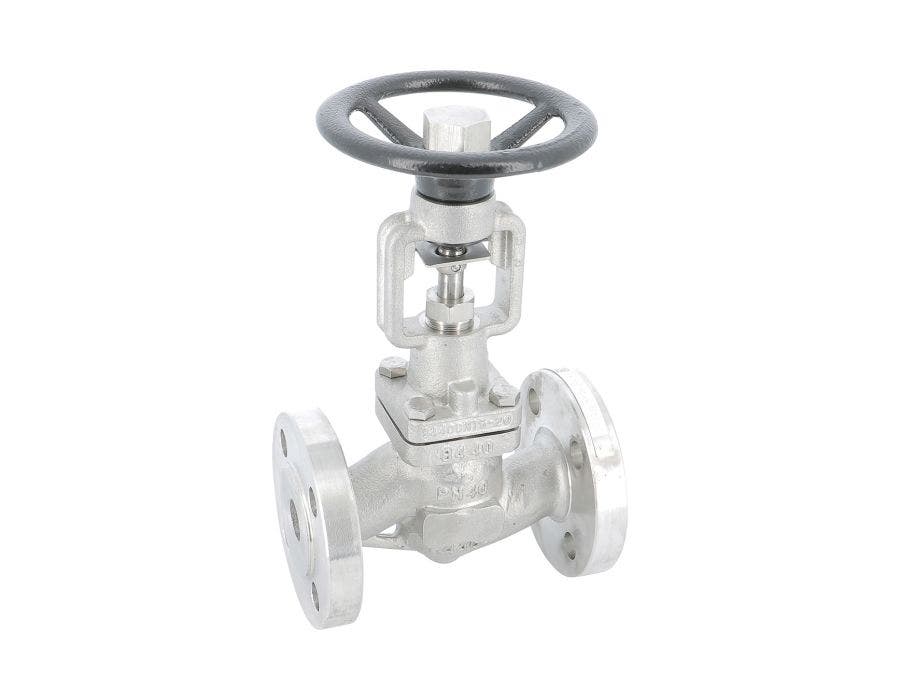

Kägelventil typ 472, DN50, SST, PN40
Syveco kägelventil modell 472 är tillverkad av rostfritt stål 1.4408 och har flänsar enligt PN16/40 och DIN 3202-1 F1. Den är utrustad med bälg, icke-stigande spindel, konisk kägla, bultad huv och gängad tätning. Ventilen kan användas vid temperaturer från -50°C till +400°C och klarar ett maximalt arbetstryck på 40 bar upp till DN50 och 16 bar upp till DN100. Den är avsedd för korrosiva/frätande vätskor, kolväten och heta vätskor.
| Benämning | Kägelventil typ 472, DN50, SST, PN40 |
|---|---|
| Ursprungsland | Spanien |
| Storlek [DN] | DN50 |
| Modell | 472 |
| Typ | Kägelventil |
| Storlek (") | 2" |
| Säte | Metall Säte |
| Säte material | 1.4401 |
| Tätning | Grafit |
| Material hus | 1.4408 |
| Trim Material | 1.4401 |
| Anslutning | PN16/40 RF |
| Bygglängd [mm] | 230 |
| Maxtryck | 40 Bar |
| Max differenstryck | 40 |
| Tryckklass [Bar] | PN40 |
| Max temperatur [°C] | +400 |
| Min Temperatur [°C] | -50 |
| Läckage klass | Rate A acc. to EN12266-1 |
| Kvs [m3/h] | 43 |
| Cv [gpm] | 49.9 |
| Driftsmetod | Manuellt styrd |
| Lättverk (hävarm) | Ja |
| Syrgasavfettad | Nej |
| Applikation | Korrosiva/frätande vätskor, ånga, kolväten, heta vätskor |
| Certifikat | ISO9001:2015, ISO14001:2015, ATEX Group II Category 2 G/2D Zone 1 & 21 Zone 2 &22 , Material Certificate 3.1(on request), Directive 2014/68/EU Group 1 |
| Längd [mm] | 348 |
| Höjd [mm] | 230 |
| Bredd [mm] | 180 |
| Nettovikt [kg] | 15.5 |
| Statistikkod | 84818073 |
| Applikationer | Olja, Industriellt avlopp, Ånga, Dricksvatten, Kemikalier |
Icke stigande spindel
Hus och huv i 1.4408
Spindel, kägla och bälg i 1.4401
Konisk kägla för pressionsinställning eller progressivt öppna/stäng
Spindelpackning i grafit och hustätning i rostfritt stål+grafit
Låsanordning förhindrar oavsiktlig vridning av bälgen
Flänsar RF PN40, D=165 mm, K=125 mm, 4x18 mm
Korrosiva/frätande vätskor, ånga, kolväten, heta vätskor
Temperatur min/max -50°C (40 bar) till +400°C (22 bar)
Max arbetstryck 40 bar
Kvs 43 m³/h, bygglängd 230 mm, vikt 15,5 kg
Respektera flödesriktning enligt pil
Kompatibel med explosiv atmosfär, ATEX zon 1/21 och zon 2/22
