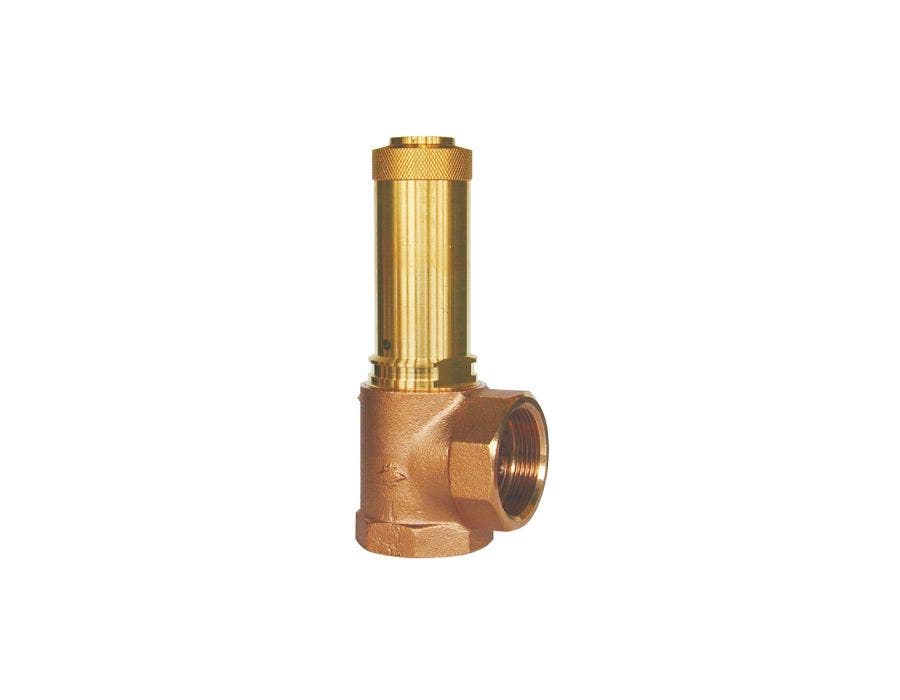

Herose typ 06370, DN15, mjuktätande/FPM
Säkerhetsventil för skydd av trycksatta anordningar mot övertryck och värmeutvidgning i rörsystem och andra delar av anläggningen. Tex. Värmeväxlare, hetvattenpannor och trycksatta kärl. Tillverkad i rödgods för arbetstemperatur: -10°C – +110°C. Godkänd för vätskor enligt TÜV-SV.749. L. Levereras med tätningar i NBR eller FPM, i vinkelutförande och med lyftanordning. För fler varianter kontakta Ramén Valves.
Se ävenSäkerhetsventil modell 06370 Lagerlagd.
| Benämning | Herose typ 06370, DN15, mjuktätande/FPM |
|---|---|
| Ursprungsland | Tyskland |
| Storlek [DN] | DN15 |
| Tryckområde [Bar] | 1,0-16,0 bar |
| Material | CW617N Mässing |
| Maxtryck | 16 Bar |
| Modell | 06370 |
| Typ | Angle Type Safety Relief Valve |
| Storlek (") | 1/2" |
| Säte | Mjukt Säte |
| Säte material | FPM (Viton) |
| Material hus | CW614N |
| Fjäderhusmaterial | CW614N |
| Trim Material | CW614N |
| Anslutning Inlopp | Female G (BSPP) acc. to ISO 228/1 |
| Storlek utlopp (DN) | DN15 |
| Storlek utlopp (Inch) | 1/2" |
| Anslutning Utlopp | Female G (BSPP) acc. to ISO 228/1 |
| Maxtryck | 16 Bar |
| Tryckklass [Bar] | PN16 |
| Max temperatur [°C] | +110 |
| Min Temperatur [°C] | -10 |
| Inloppsdiameter (do) [mm] | 12,0 mm |
| Driftsmetod | Egenmediastyrd med fjäder |
| Lättverk (hävarm) | Nej |
| Syrgasavfettad | Nej |
| Applikation | För icke vidhäftande vätskor som inte förångas vid utblås |
| Certifikat | TÜV-SV.749. L |
| Längd [mm] | 92 |
| Höjd [mm] | 0 |
| Bredd [mm] | 0 |
| Nettovikt [kg] | 0.2 |
| Statistikkod | 84814090 |
| Applikationer | Olja, Industriellt avlopp |
***
Säkerhetsventil, vinkelutförande, öppet fjäderhus, lättverkskåpa
För icke vidhäftande vätskor som inte förångas vid utblås
Inlopp/utlopp: invändig gänga DN15 (1/2”) typ G (BSPP) enligt ISO 228/1
Hus CC491K, kägla CW614N, membran NBR, fjäderhus CW614N
Tätning: FPM
Temperaturområde: -10°C upp till +110°C
Inloppsdiameter (do): 12 mm
Lämplig för horisontellt montage
Öppningstryck (min/max): 1,0-16,0 bar
