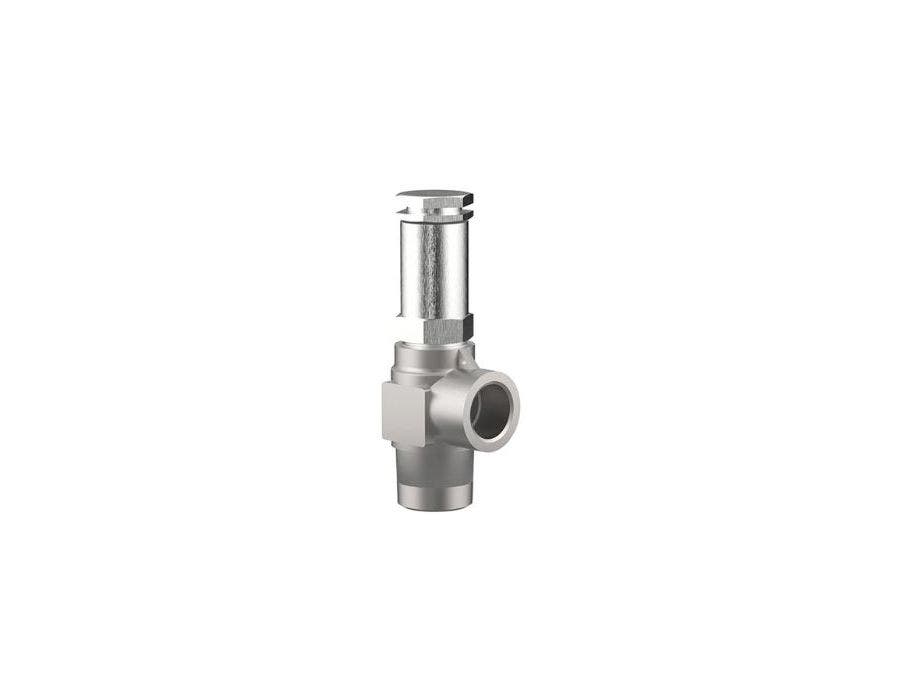

Herose typ 06011, DN15, NPT, mjuktätande/PTFE, gastät
Säkerhetsventil med kolfylld PTFE-tätning, stängt fjäderhus och gastät design. Utlopp med invändig gänga Rc 3/8 enligt ISO 7/1. Ventilen är rengjord och avfettad för användning i syrgasapplikationer. Avsedd som en säkerhetsanordning för skydd mot värmeutvidgning i rörsystem och andra delar av anläggningar. Godkänd för luftgaser, ånga samt kryogena vätskor, inklusive LNG och väte.
Arbetstemperaturområde: från 255°C /-427°F (18K) upp till +65°C / +149°F (338K). Lämplig för horisontell installation.
| Benämning | Herose typ 06011, DN15, NPT, mjuktätande/PTFE, gastät |
|---|---|
| Ursprungsland | Tyskland |
| Storlek [DN] | DN15 |
| Anslutning Inlopp | Male NPT acc. to ANSI B 1.20.1 |
| Maxtryck | 63 Bar |
| Certifikat | TÜV-SV.1048. S/G |
| Typ | Angle Type Safety Relief Valve |
| Storlek (") | 1/2" |
| Säte | Mjukt Säte |
| Säte material | PTFE / Carbon filled (25%) |
| Material hus | 1.4408 |
| Fjäderhusmaterial | 1.4301 |
| Trim Material | 1.4301 |
| Anslutning Utlopp | Female Rc 3/8 acc. to ISO 7/1 |
| Storlek utlopp (DN) | DN10 |
| Storlek utlopp (Inch) | 3/8" |
| Maxtryck | 63 Bar |
| Tryckklass [Bar] | PN63 |
| Max temperatur [°C] | +65 |
| Min Temperatur [°C] | -255 |
| Inloppsdiameter (do) [mm] | 6,0 mm |
| Driftsmetod | Egenmediastyrd med fjäder |
| Lättverk (hävarm) | Nej |
| Tryckområde [Bar] | 5,0 - 55 bar |
| Syrgasavfettad | Ja |
| Applikation | För luftgaser, ångor och kryogena flytande gaser inklusive H2 och flytande naturgas (LNG) |
| Certifikat | TÜV-SV.1048. S/G/L |
| Längd [mm] | 70 |
| Nettovikt [kg] | 0.2 |
| Statistikkod | 84814090 |
| Applikationer | Korrosiva Gaser, Energi gaser, Inerta gaser |
***
Säkerhetsventil, vinkelutförande, PN63, gastät, stängt fjäderhus
Rengjord och avfettad för syrgasapplikationer
För luftgaser, ångor och kryogena förvätskade gaser inklusive flytande naturgas och vätgas
Inlopp: utvändig gänga DN15 (1/2") NPT enligt ANSI B 1.20.1
Utlopp: invändig gänga Rc 3/8 enligt ISO 7/1
Hus 1.4408, kägla kolfylld (25%) PTFE, fjäderhus 1.4301
Temperaturområde: -255°C upp till +65°C
Inloppsdiameter (do): 6,0 mm
Lämplig för horisontellt montage
Öppningstryck (min/max): 5,0-55,0 bar
