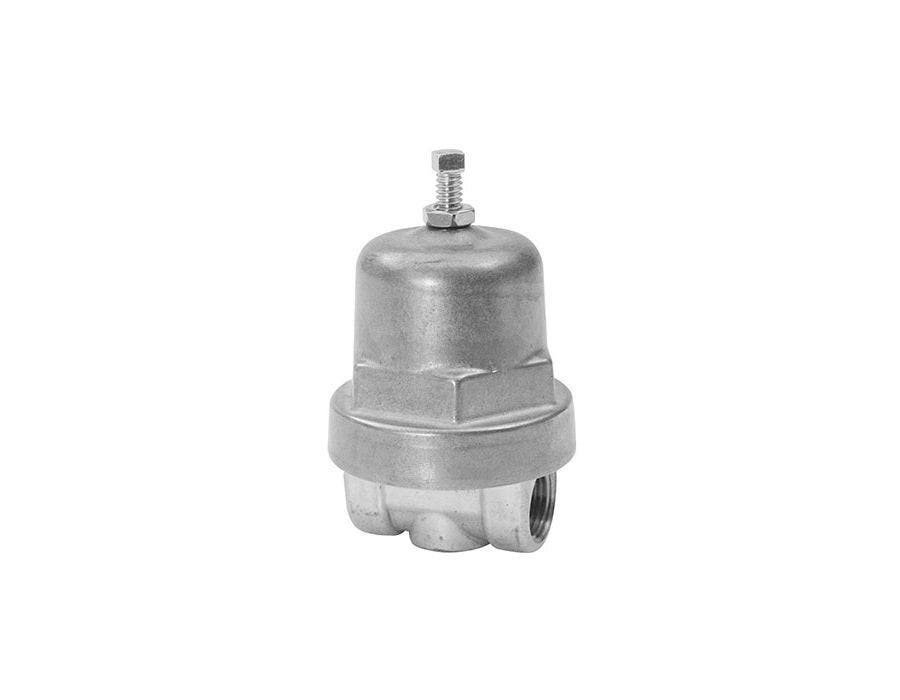

CA1-1/4"NPT-5-BRZ/BRZ/S2/100-175 psi, cryo, O2-clean
I lager
Artikelnummer
530-114-1013
Listpris:
5 760 kr
The Model 3381 is an inexpensive, bronze pressure reducing regulator designed to handle small to mid capacity flow rates in general service. This unit is capable of controlling outlet pressure to a level between 2 and 200 psig (.34 and 13.8 Barg). Designed to control a wide range of fluids including industrial gases, air, oil, steam and water.
| Benämning | CA1-1/4"NPT-5-BRZ/BRZ/S2/100-175 psi, cryo, O2-clean |
|---|---|
| Ursprungsland | USA |
| Service | Syrgas, Flytande av Kryogen |
| Storlek [DN] | DN8 |
| Tryckområde [Bar] | 6,9 - 12,0 bar |
| Storlek | 1/8"-1/4" (DN6-DN8) |
| Material | Gjuten brons |
| Maxtryck | 36.1 Bar |
| Anslutning | NPT – invändig gänga |
| Modell | CA-1 |
| Typ | Överströmningsventil |
| Storlek (") | 1/4" |
| Säte | Metall Säte |
| Tätning | PTFE |
| Säte material | 303 Rostfritt Stål |
| Material hus | Gjutning av Brons ASTM B62 C83600 |
| Fjäderhusmaterial | Gjutning av Brons ASTM B62 C83600 |
| Membrantyp | Metall |
| Membranmaterial | 302 Rostfritt stål |
| Trim Material | 316 Rostfritt stål |
| Trim no. | S2 |
| Maxtryck | 35 Bar |
| Min Temperatur [°C] | -198 |
| Max temperatur [°C] | +149 |
| Läckage klass | ANSI / FCI 70-2 Klass IV |
| Kvs [m3/h] | 0.43 |
| Cv [gpm] | 0.5 |
| Anslutning | NPT |
| Bygglängd [mm] | 218 |
| Konfiguration | Egenmediastyrd med fjäder |
| Syrgasavfettad | Ja |
| Applikation | Vätska, Gas |
| Certifikat | På begäran – ATEX II 2 G Ex h IIB T6...T1 Gb 1000ATEXR1 X |
| Processmedia | Energi gaser, Inerta gaser |
MODELL CA-1 REV B MOTTRYCKSREGULATOR;
DN8 (1/4") INLOPP,
GLOBDESIGN, SIDOINLOPP - SIDOUTLOPP;
BRONS HUS MED BRONS FJÄDERKAMMARE;
S2 TRIM: METALL-SÄTE AV 303 ROSTFRITT STÅL ,
MEMBRAN AV 302 ROSTFRITT STÅL;
NPT-ÄNDANSLUTNINGAR;
6,9-12,1 BARG ( 100-175 PSIG) FJÄDEROMRÅDE;
OPT-5: KRYOGEN KONSTRUKTION,
OPT-55: AVFETTAD FÖR SYRGASAPPLIKATIONER ENLIGHT CASHCO SPECIFIKATION S-1134
| Längd [mm] | 57 |
|---|---|
| Höjd [mm] | 102 |
| Bredd [mm] | 57 |
| Nettovikt [kg] | 0.5 |
| Statistikkod | 84811019 |
