BQ-1/2"NPT-5-BRZ/BRZ/B5/65-150psi, Cryo
I lager
Artikelnummer
530-124-1051-5
Listpris:
28 580 kr

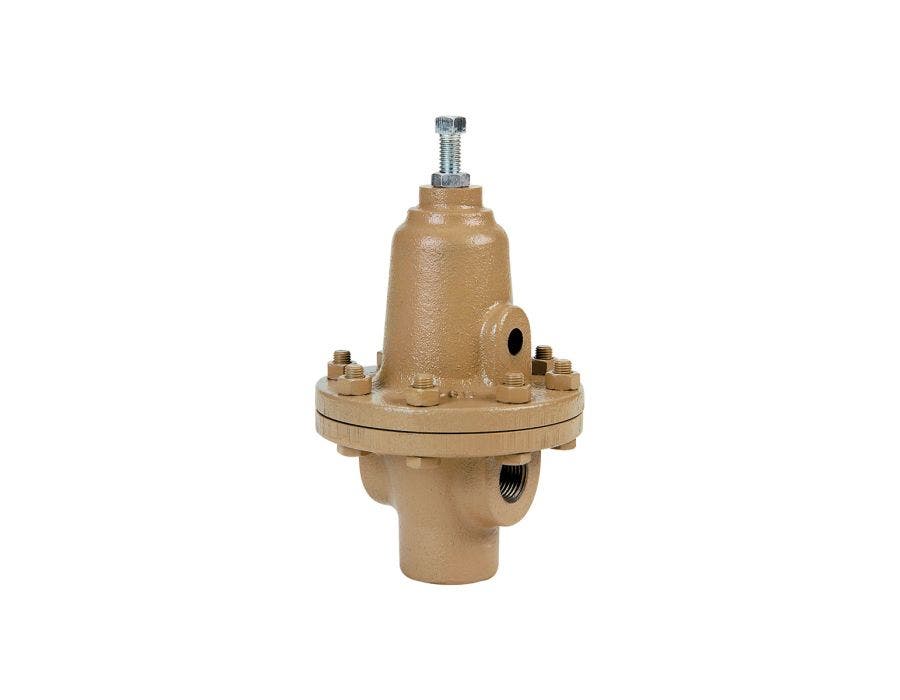

The Model BQ is is primary a general service, self-contained pressure relief / pressure sustaining regulator suitable as a back pressure regulator or bypass valve for controlling inlet pressures between 65-150 Psig (4,48 - 10,3 Barg). For 1/2" (DN15) process piping and 1/2” (DN15) outlet connection.
With a large orifice and diaphragm provide sensitivity with high capacity. The composition seat allows for tight shut-off.
This Model BQ is excellent for both Cryogenic liquids and industrial gases – LOX, GOX, LIN, GN2, Ar, He, H2, CO2, CNG, LNG. Include Cleaned for Oxygen service, cryogenic construction.
Atex and PED Certificates upon request.
| Benämning | BQ-1/2"NPT-5-BRZ/BRZ/B5/65-150psi, Cryo |
|---|---|
| Ursprungsland | USA |
| Service | Syrgas, Flytande av Kryogen |
| Storlek [DN] | DN15 |
| Tryckområde [Bar] | 4,48 - 10,3 bar |
| Storlek | 1/8"-1/4" (DN6-DN8) |
| Material | Gjuten brons |
| Temperaturområde | -198 till +66 |
| Anslutning | NPT – invändig gänga |
| Modell | BQ |
| Typ | Överströmningsventil |
| Storlek (") | 1/2" |
| Säte | Mjukt Säte |
| Säte material | PTFE |
| Tätning | TFE |
| Membrantyp | Metall |
| Membranmaterial | Fosforbrons |
| Material hus | Gjutning av Brons ASTM B62 C83600 |
| Fjäderhusmaterial | Gjutning av Brons ASTM B62 C83600 |
| Trim Material | Mässing |
| Trim no. | B5 |
| Anslutning | NPTF |
| Maxtryck | 27.6 Bar |
| Max temperatur [°C] | +66 |
| Min Temperatur [°C] | -198 |
| Läckage klass | ANSI / FCI 70-2 Klass VI |
| Kvs [m3/h] | 1.56 |
| Cv [gpm] | 1.8 |
| Konfiguration | Egenmediastyrd med fjäder |
| Syrgasavfettad | Ja |
| Applikation | För luft och liknande gaser |
| Certifikat | På begäran – ATEX II 2 G Ex h IIB T6...T1 Gb 1000ATEXR1 X |
| Processmedia | Olja, Energi gaser, Inerta gaser |
MODELL BQ REV A
MOTTRYCKSREGULATOR,
PTFE PACKNINGAR;
DN15 (1/2") INLOPP,
DN15 (1/2") UTLOPP;
BRONS HUS MED BRONS FJÄDERKAMMARE;
OPT-5: KRYOGEN KONSTRUKTION;
B5 TRIM: MÄSSING MED PTFE-SÄTE, MEMBRAN AV FOSFORBRONS;
NPT RÖRANSLUTNINGAR;
4.48-10.3 BARG (65-150 PSIG) ROSTFRITT STÅL FJÄDEROMRÅDE
| Längd [mm] | 114 |
|---|---|
| Höjd [mm] | 200 |
| Bredd [mm] | 114 |
| Nettovikt [kg] | 1.5 |
| Statistikkod | 84811019 |
